NVR網路監視器系統全網最詳細教程來了:攝影機選擇、傳輸線、電源、終端、硬碟大小計算。。。


現在越來越多家庭開始安裝監視系統,尤其是網路監視器發展迅速,不過對於一些NVR監視器認識還不夠深入,只是今天給大家分享一下監控系統組成介紹;IPC、NVR重要參數介紹;IPC修改IP方法介紹;佈線注意事項;光纖使用介紹;Poe供電介紹及Poe的各種解決方案;百兆和千兆交換機的選擇;以及橋接器的使用;還有硬碟空間計算。

首先我們瞭解一下監視器的發展歷程。首先是第一代產品——傳統類比閉路視頻監控系統(CCTV),它需要由攝影機、線纜、錄影機和監視器這些專業設備才能搭起來。攝影機通過專用的同軸纜輸出視訊訊號,然後這些信號就被送到類比視頻設備裡,像視頻畫面分割器、矩陣切換器、卡帶式錄影機,還有視頻監視器。然後第二代監視產品——類比數位監控系統(DVR)。這時候數位硬碟錄影機成了核心,雖然還是半模擬半數字的方案,但已經有了錄影和重播的功能,還支援有線IP訪問。不過這一代的產品魚龍混雜,沒有統一的標準,DVR系統還有很多局限。現在發展到了第三代監視系統——IP網路監控系統(NVR),它依託網路,以數位視訊的壓縮、傳輸、存儲和播放為核心,還有實用的智慧圖像分析功能,跟報警系統、門禁系統完美地整合到了一個使用平臺上,使監控系統迎來技術革命。跟第一代和第二代相比,第三代監控系統可是基於TCP/IP網路通訊協定的,以分散式的概念出現,監控模式既分散又集中,監控範圍被無限度地拓展!

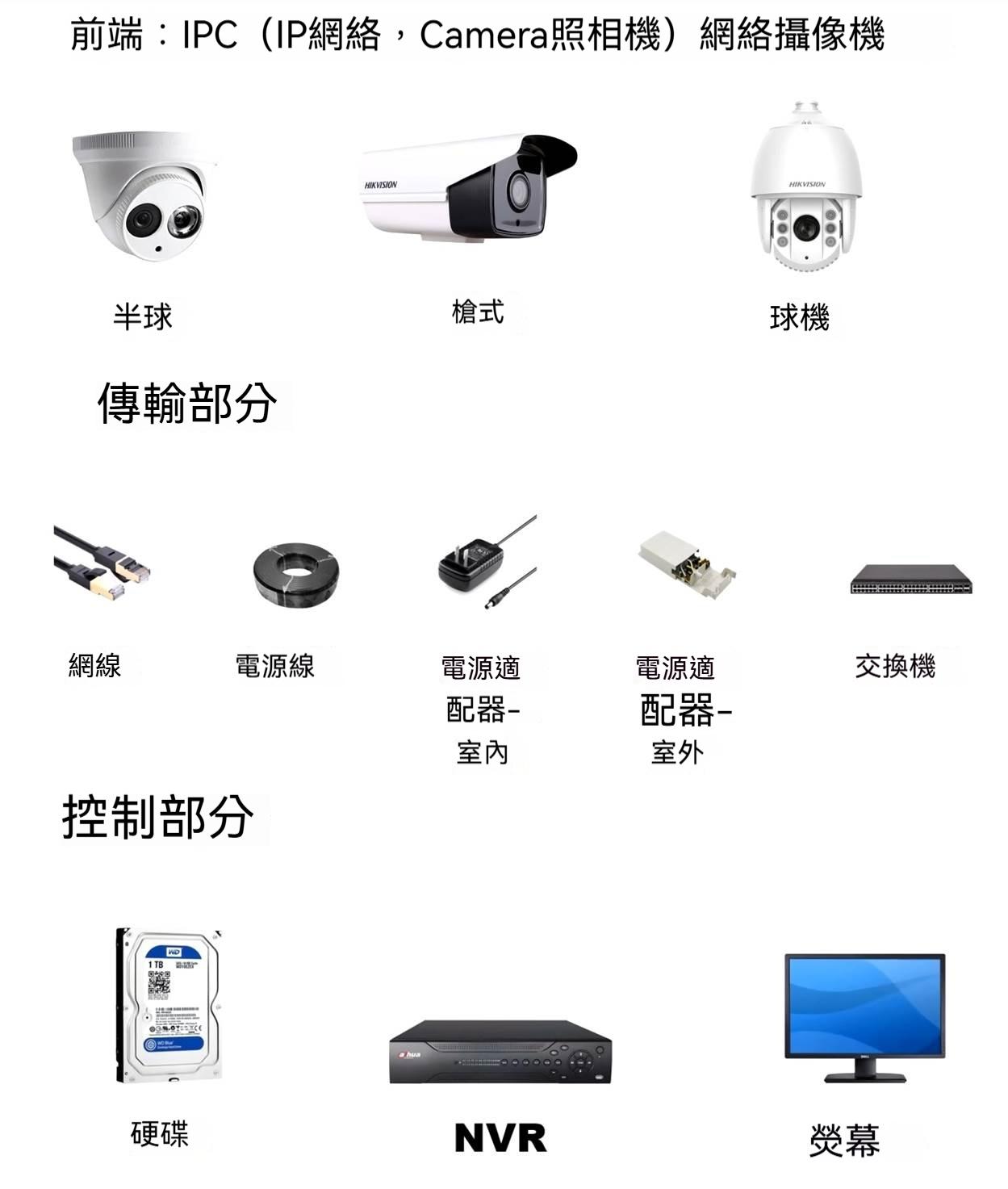

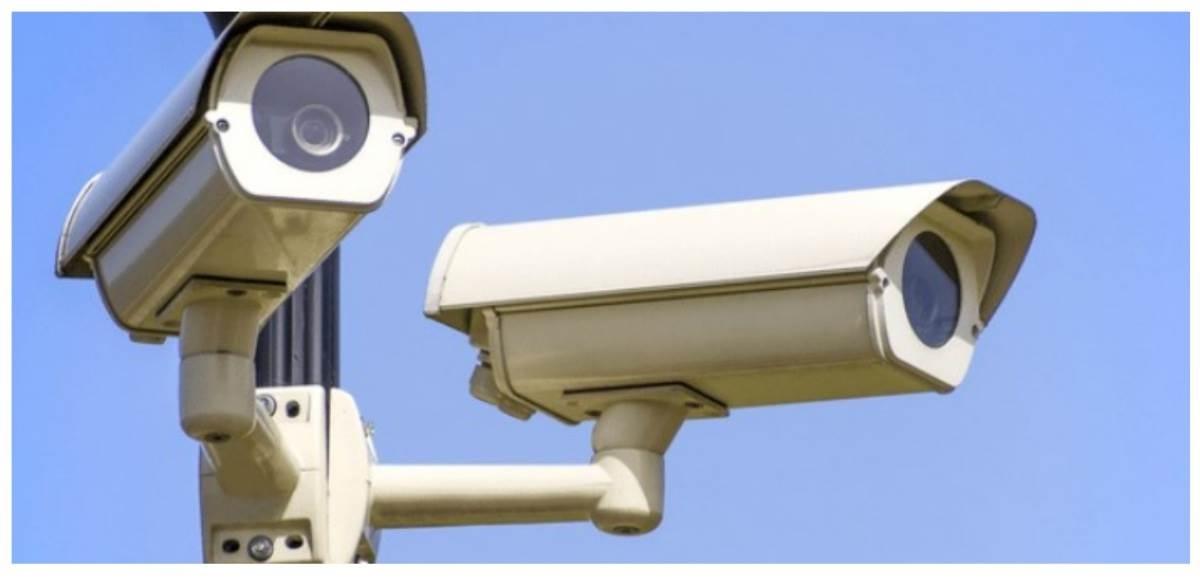

監控系統分為前端、傳輸部分以及控制部分。首先說說前端,這可是監控系統的“眼睛”——網路攝影機,專業點叫IPC。IPC產品有半球、槍式和球機這三大類。半球適合室內使用;槍式室外使用;球機自帶雲台,可以360度旋轉,適合空曠地帶、交叉路口這種大空間。

傳輸部分是IPC和NVR之間的“信使”。網路線、電源線、電源適配器、交換機這些設備和輔材,都是傳輸部分的元件,它們齊心協力,保障信號暢通無阻。最後是控制部分。控制部分主要是由NVR、儲存硬碟和螢幕構成,也是整合監控系統的核心部分,其負責存儲、管理、重播等重要工作。

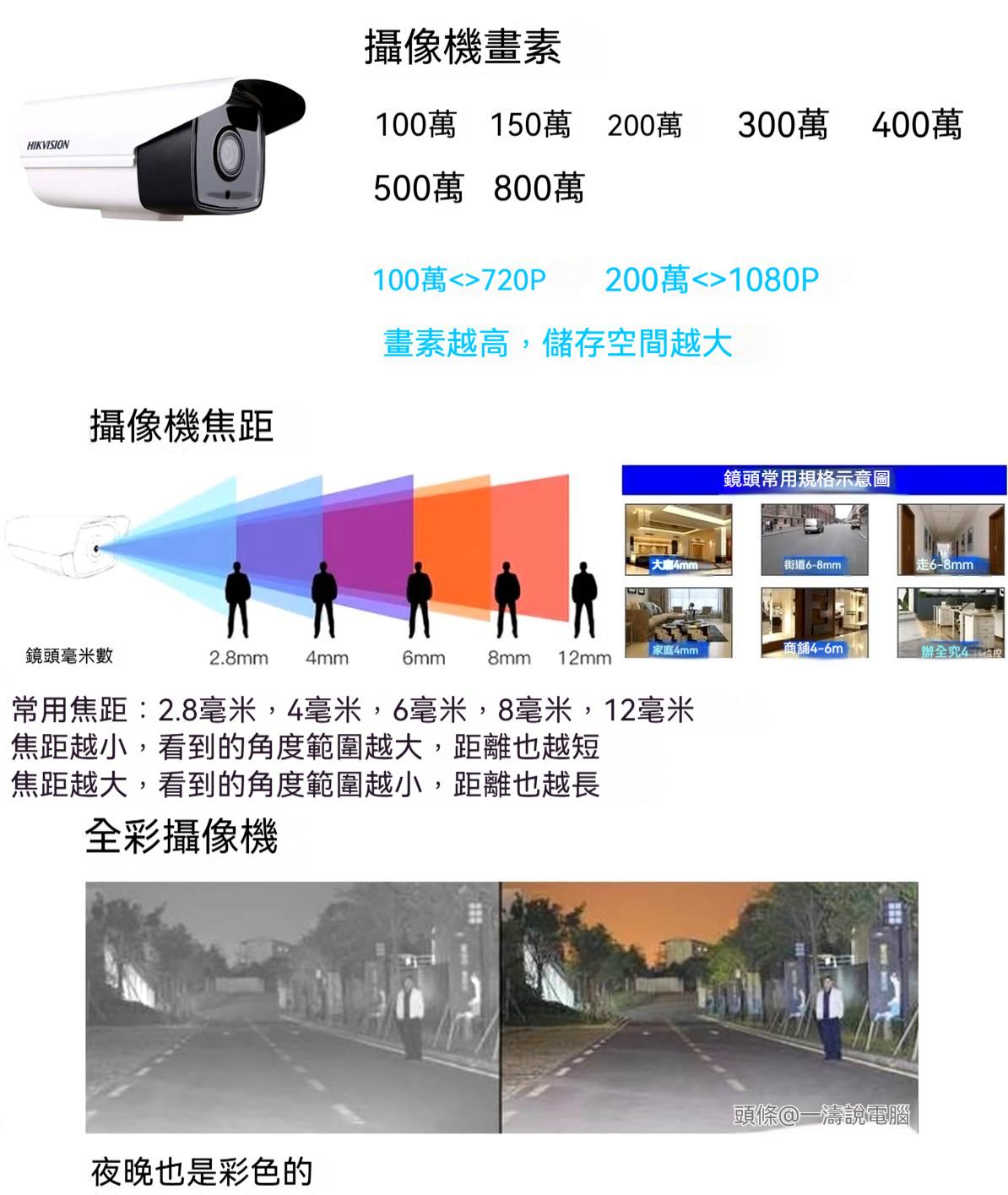

接下來是如何選擇攝影機。首先是攝影機圖元問題,市場上常見有100萬至上千萬圖元的攝影機。理論上是圖元越大越清晰,但是也要根據實際情況而定。例如,一個800萬圖元的攝影機可以達到4K級別,但是你的後端設備也要支援4K才可以。另外,就是圖元越大,所需儲存空間就越大,所以請根據自身情況抉擇。除了圖元,攝影機還有一個重要參數,那就是焦距。攝影機其實跟人的眼睛是一樣的:你看寬就看不遠,看遠就看不寬。只是攝影機把它定位成了參數,參數越大,就是距離越遠,反之則越近。最後一個重要參數就是全彩。什麼是全彩?就是夜間也是彩色的。如果不是全彩攝影機,夜間是黑白色。而全彩攝影機使用了紅外加技術,使其夜間也可以達到彩色效果。

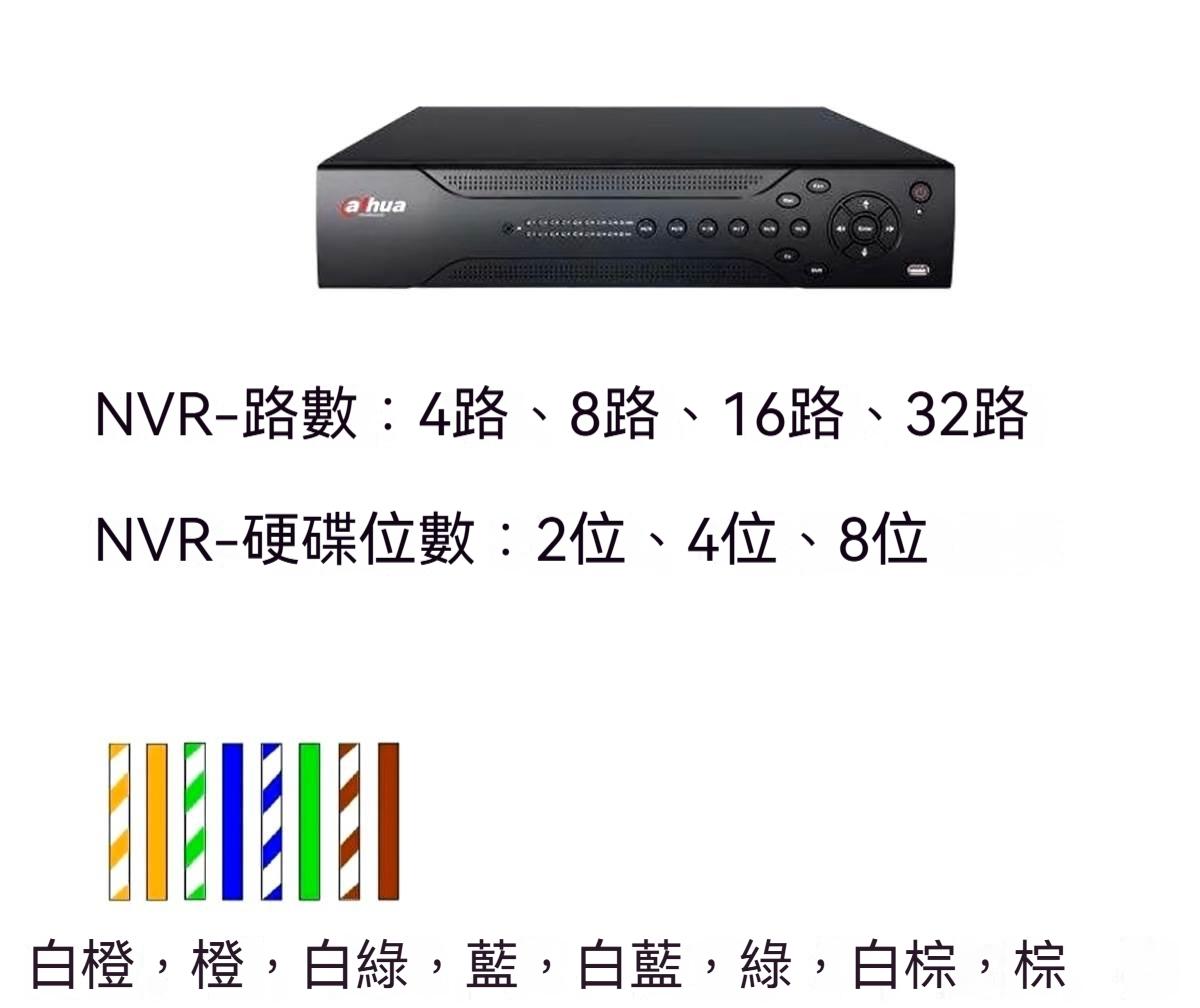

接著,介紹一下NVR的重要參數。首先說說NVR的路數,這個直接關係到你能接多少台攝影機。常見的有4路、8路、16路、32路這些,比如說4路,那就是最多能接4台攝影機,再多可就不行了。如果是小店面,4路可能就足夠了;但要是大舞臺,那8路甚至更多路數才夠看!再來說說硬碟數,這個決定了你能裝多少塊硬碟。硬碟多,存的錄影就多,安全性也就更高啦!最後是網線的接線方式。在監控網路裡,T586B可是個標準配置,也就是白橙、橙、白綠、藍、白藍、綠、白棕、棕這樣的順序。如果順序接錯網路可能就不通了!

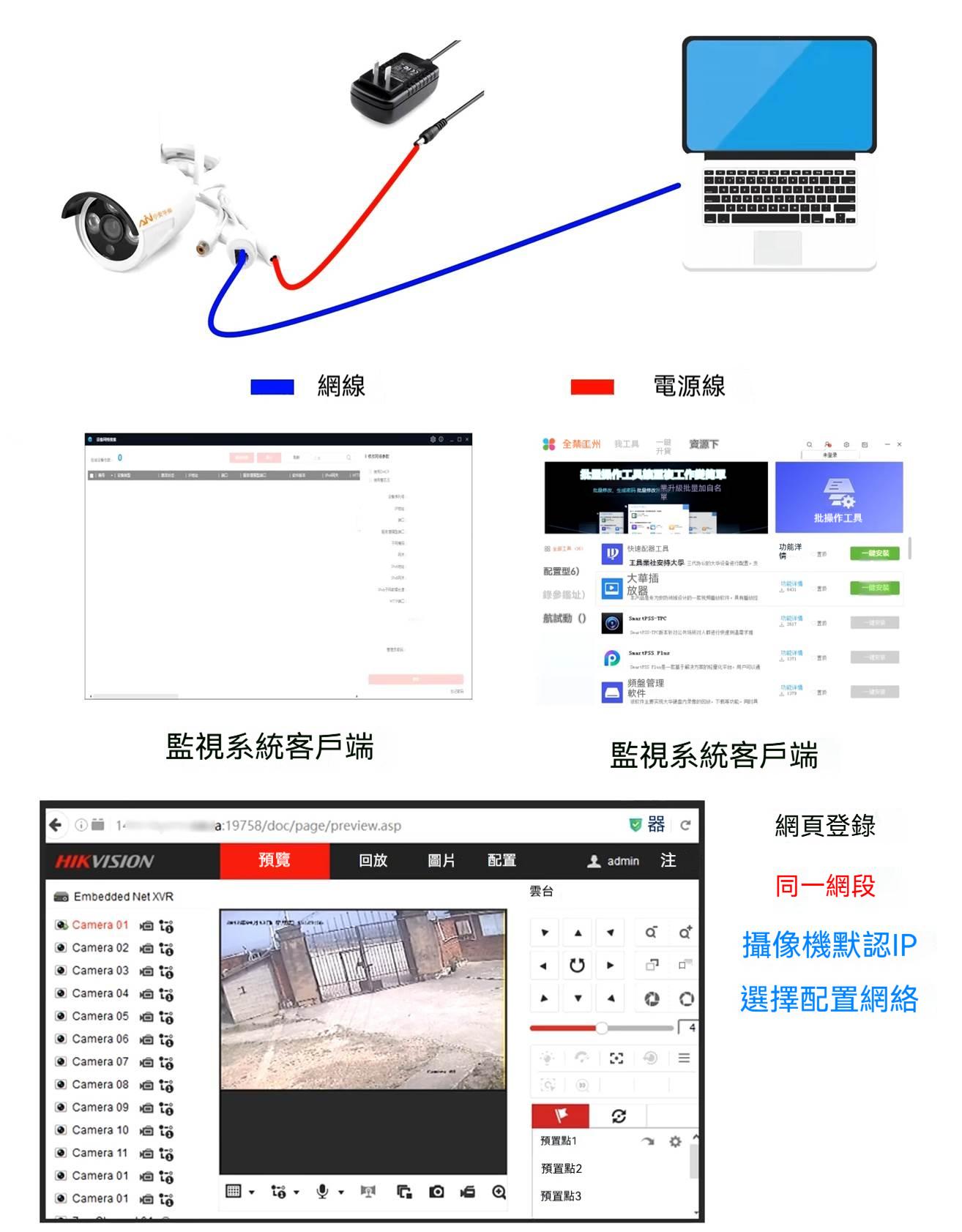

在正式安裝攝影機前,我們需要修改攝影機的預設IP位址。因為現在的監控系統其實就是一個局域網大家庭,每個成員(攝影機)都得有個獨一無二的IP位址,不然就會“撞車”,導致網路混亂。

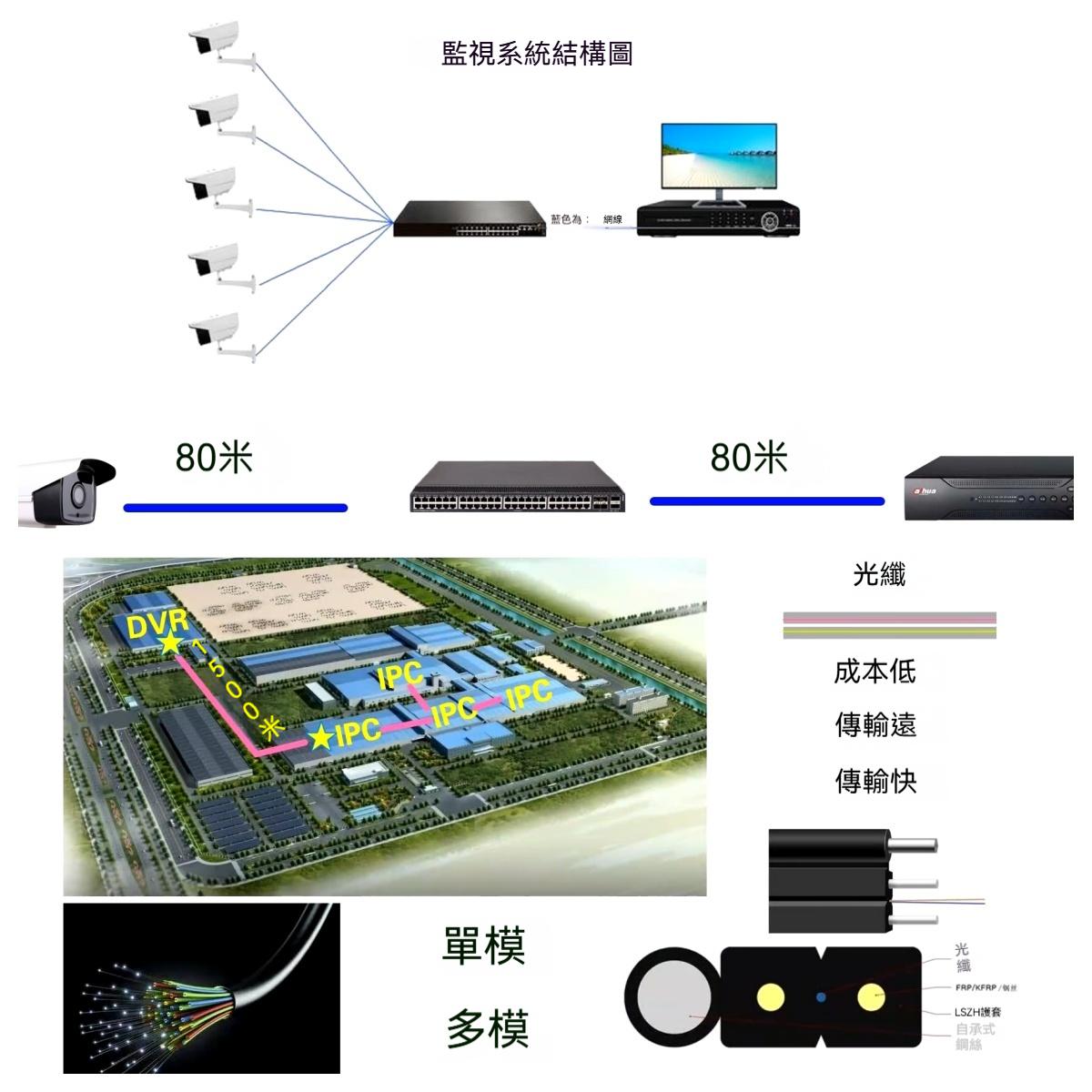

下面,說說監控在安裝過程中的注意事項。其中很重要的就是攝影機到交換機的網線,建議不超過80m,超過可能掉幀,也就是監控圖像會卡頓。當然,這個數字也不是絕對,如果你的網線品質夠好,130m也沒問題。一般的網線最遠80m,所以80是一個參數。接下來,咱們看一下光纖的使用場景。在監控安裝中,單模光纖用得特別多。市場上光纖的芯數有2芯、4芯、6芯一直到144芯等等。為什麼要用光纖呢?好處可不少!成本低啊,傳輸距離遠啊,傳送速率快而且還穩定!

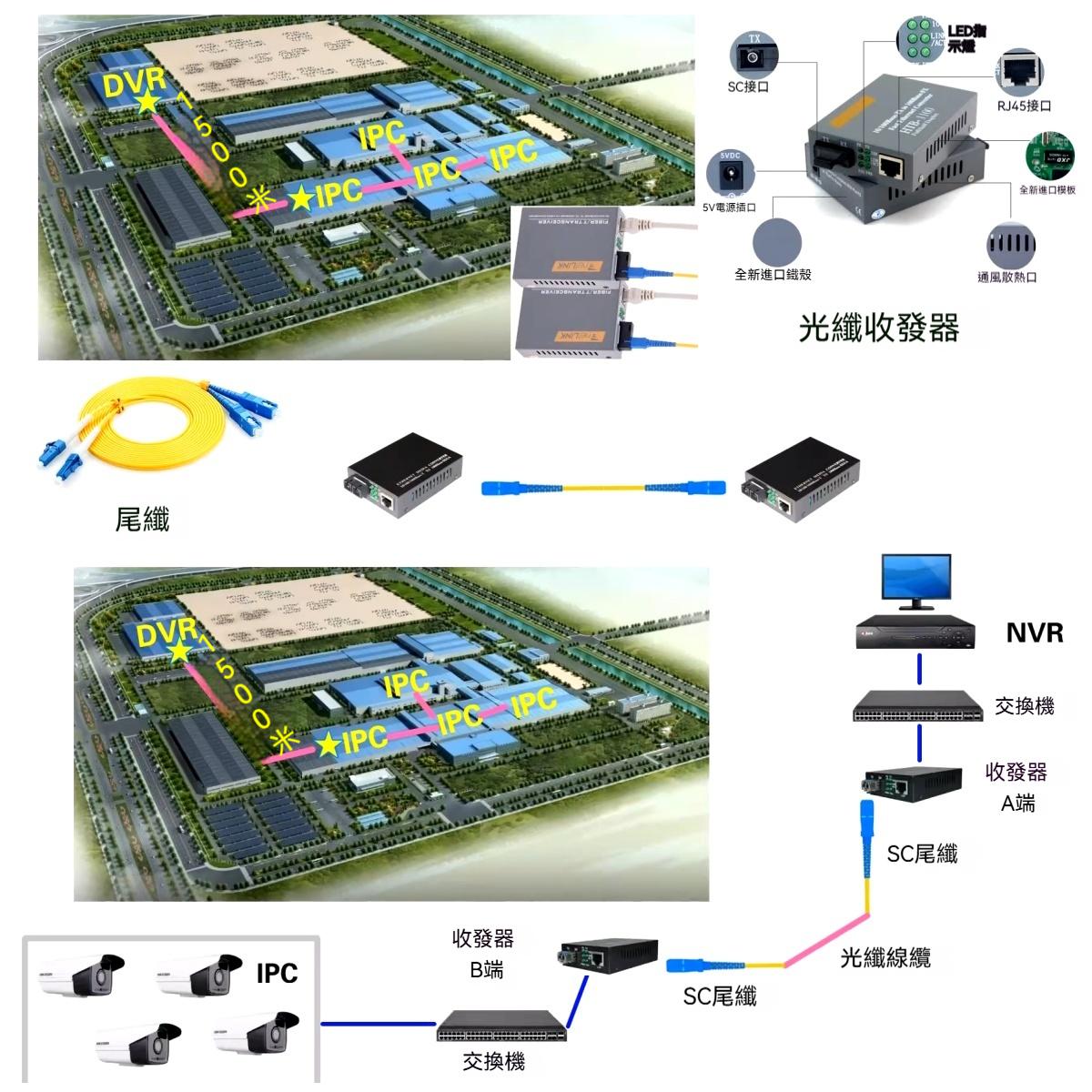

比如一家大型工廠要做監視系統,最遠1500m的距離,如果用交換機,最少要10個以上。如果換成光纖只需兩個交換機就搞定了,還可以省下一大筆費用。如果使用光纖連接,那末端得用上尾纖和收發器來配合。那我到底該用多少芯的光纖呢?這個問題,得看你的兩端設備來定。不過我建議:如果設備支援四芯光纖,那咱不妨直接上個八芯,其中四芯可以備用。這樣一來,不僅穩妥,而且這也是現在監控界比較流行的解決方案!

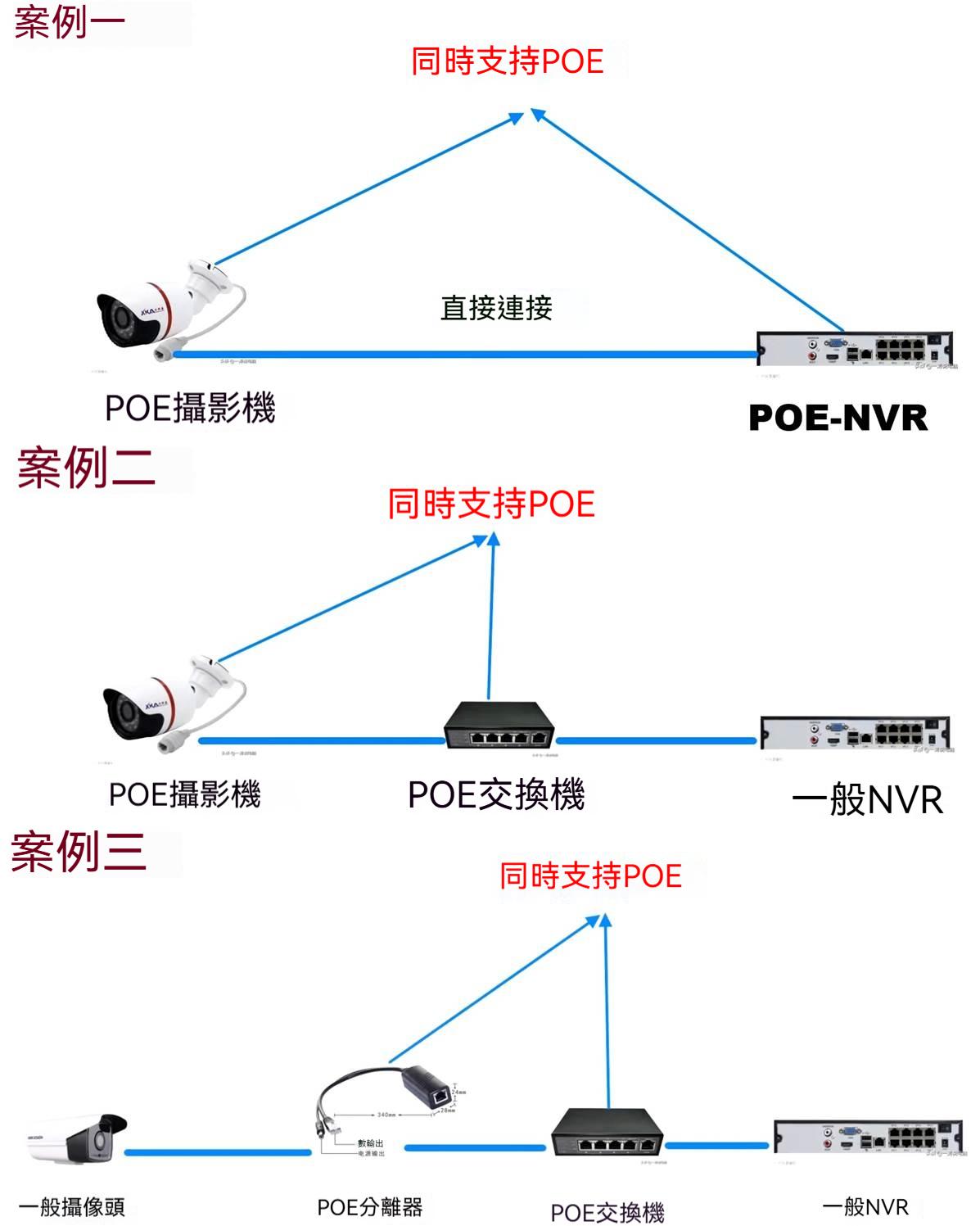

然後介紹一下Poe供電。Poe供電就是同一根網線,既傳輸資料,又傳輸電力。我們都知道網線是八芯,如果使用百兆就是1、2、3、6在傳輸資料,其4、5、7、8空閒,這時可以用來傳輸電力。Poe的優點就是可以有效地節約成本,省去了交換機電源適配器、人工成本等。下面跟著案例看看Poe的解決方案:方案一:Poe攝影機直連帶Poe介面的NVR,直接省去了電源適配器、交換機等設備。方案二:如果NVR不支持Poe,可以通過Poe交換機給Poe攝影機供電來解決。方案三:如果攝影機不支援Poe,使用Poe分離器給攝影機供電即可。

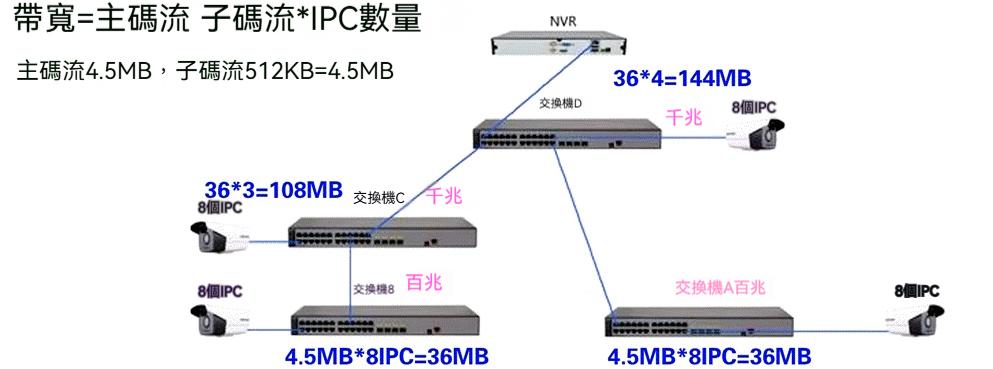

如何選擇百兆交換機和千兆交換機?首先,我們需要瞭解一下交換機頻寬。市場上的交換機多數都只有60%至70%的頻寬利用率,也就是百兆只有60兆至70兆,千兆也一樣。下面通過案例瞭解怎麼選擇交換機:首先,我們需要瞭解攝影機的主碼流和子碼流。在知道了攝影機的碼流後,通過攝影機數量計算交換機能否承受所用頻寬。看圖中使用了兩個百兆和兩個千兆交換機,每個交換機下都有8個IPC,每個IPC的碼流是4.5兆。8乘以4.5等於36兆,所以A、B都是百兆交換機;C、D都超過了100兆,所以都是千兆交換機。

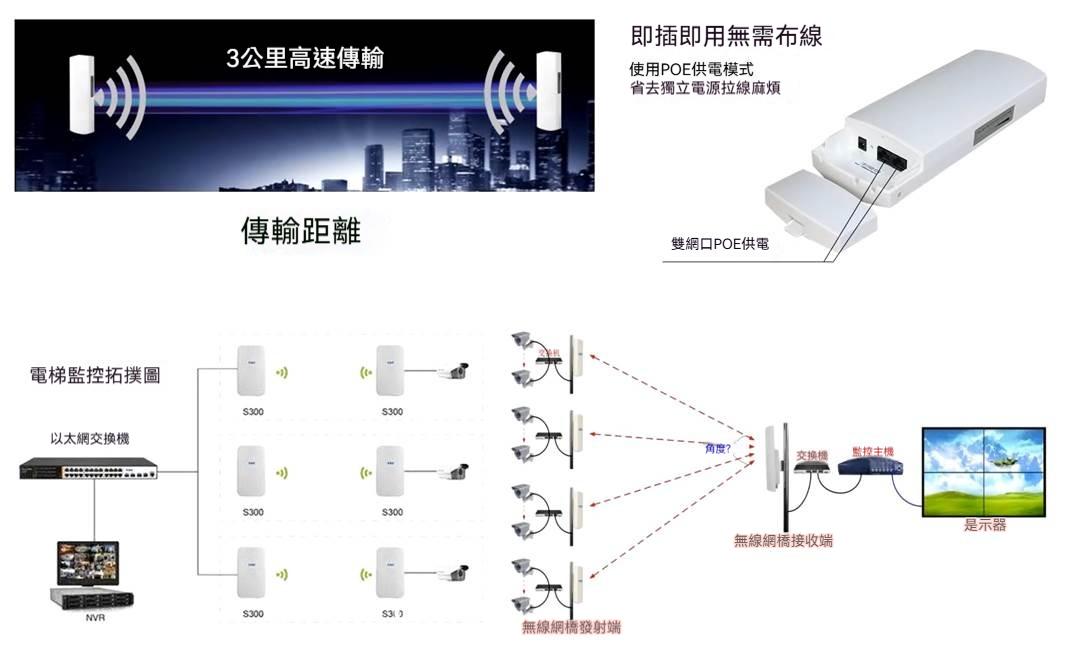

在某些特殊的地方,例如電梯,我們無法使用線纜來安裝監控。這時,我們就需要使用無線橋接器了。無線橋接器很多也是靠Poe供電。傳輸距離從幾百米到幾十公里不等,具體選哪個,那得看你的需求。還有,橋接器都是成對兒使用,可以一對一,也可以一對多,但最多只能一對四。這裡可得提個醒,無線橋接器得無障礙使用,中間千萬別有遮擋物,不然訊號可就大打折扣了。

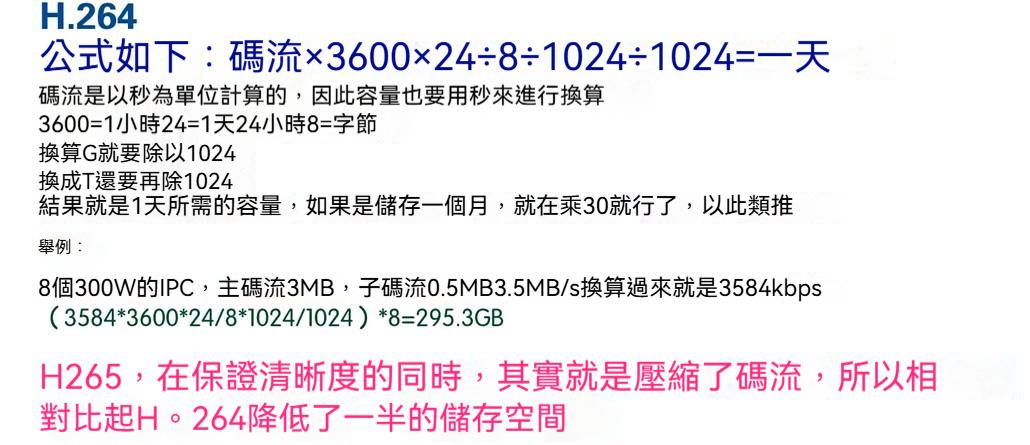

最後是硬碟大小的計算。幫大家總結了,請看下圖

好了,今天的分享就先到這裡。我們下期再見哦!
