裝修現場家用投影機前期施工,要在天花板封板前配好電源綫、網路線、HDMI線、喇叭線


今天來裝修現場做家用投影機的前期佈線。整個投影機影院系統有主機、投影機、幕布、喇叭組成。主機和投影機之間使用HDMI線進行連接。

電線是不可以裸露在外的,所以佈線前我們要先配管,然後在用穿線器把電線穿到電管內,這樣可以保護電線防止蟲蟻,保護電線。

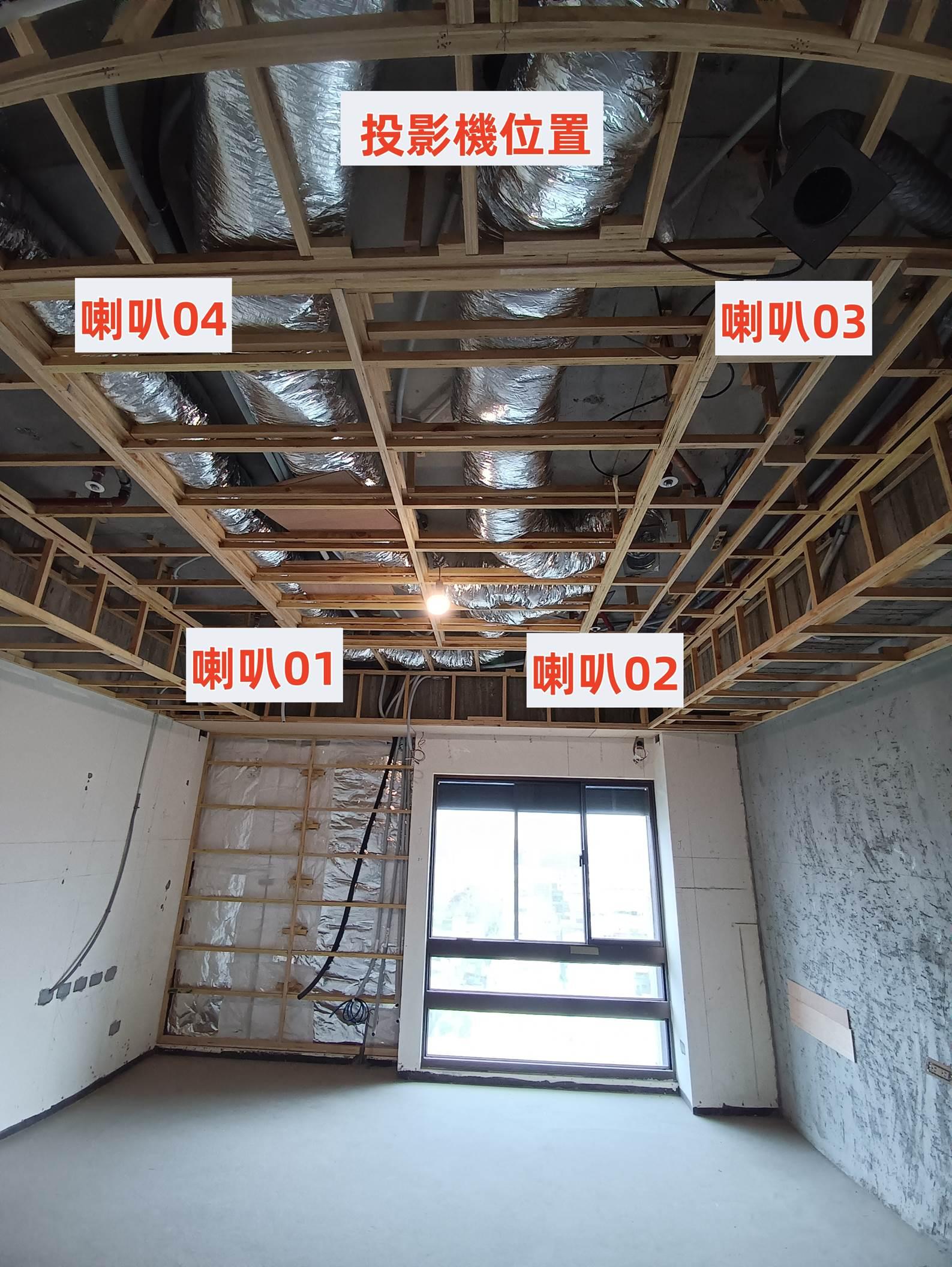

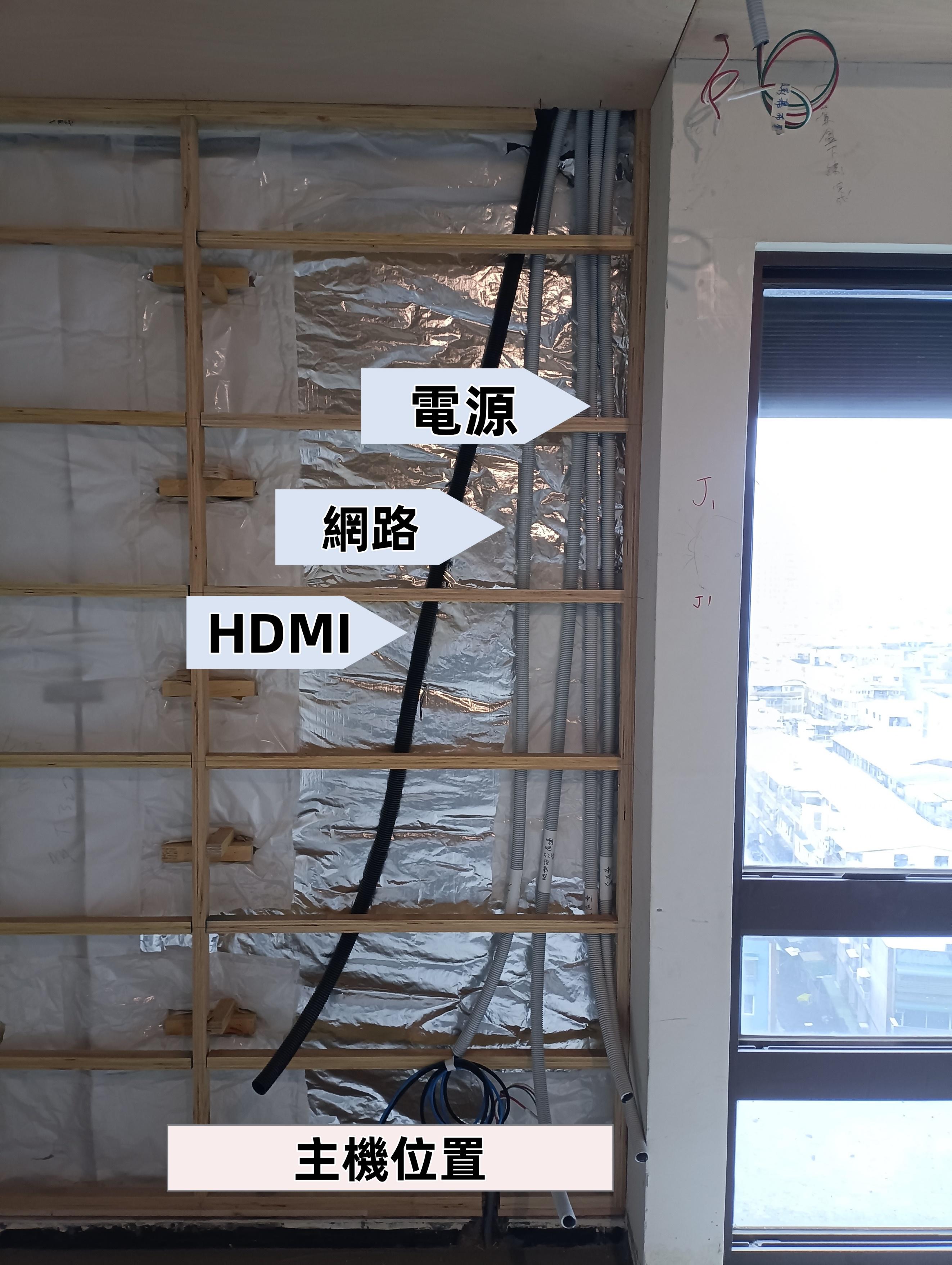

首先,配管,需从開關箱到投影機,在到主機。我們可以在投影機固定BOX,來做接線盒,一側配管到開關箱,另一側配管到主機,電管選用4分CD管。由於HDMI接頭比較大,為了後面拉線不損壞接頭我們選用1寸電管,配管位置是从主機到投影機。本房間選用4個喇叭,房間天花板四个角落各一個,配管用4分CD管,我們可以在主機上方的天花板角材固定BOX先做中轉,从主機配管到中轉,然後在从中轉配四隻管分別到喇叭的4个位置。網路線配管選用4分CD管,从主機配管到弱電箱.

電源方面,主機和投影機電源我們用2.0mm電線,顏色用紅、白、綠三種顏色電線即可,電源110V,NFB選用20A。網路線選用cat6,配線到弱電箱,如需要TV線也可以一起穿線過去。

目前我們衹是前期佈線工作,後期要等收尾才會安裝投影機設備、喇叭設備和幕布,以後會教給大家安裝投影機、安裝幕布。
