裝修工程水電篇12:排煙管、通風管怎麼連接以及逆止閥安裝教程


今天給大家講一下家中油煙機排煙管、除濕機、抽風機的風管連接已經逆止閥的安裝教程。

今天要施作的是陽臺位置,圖片中箭頭位置的風管是室內除濕機的排風管和廚房抽油煙機排煙管。由於共用一個出口排除到室外,所以我們在方框位置出加一個斜T,一端連接除濕機排風管,一端連接廚房排煙管。為了防止室外鳳倒灌進室內,所以我們會在風管処增設逆止閥。

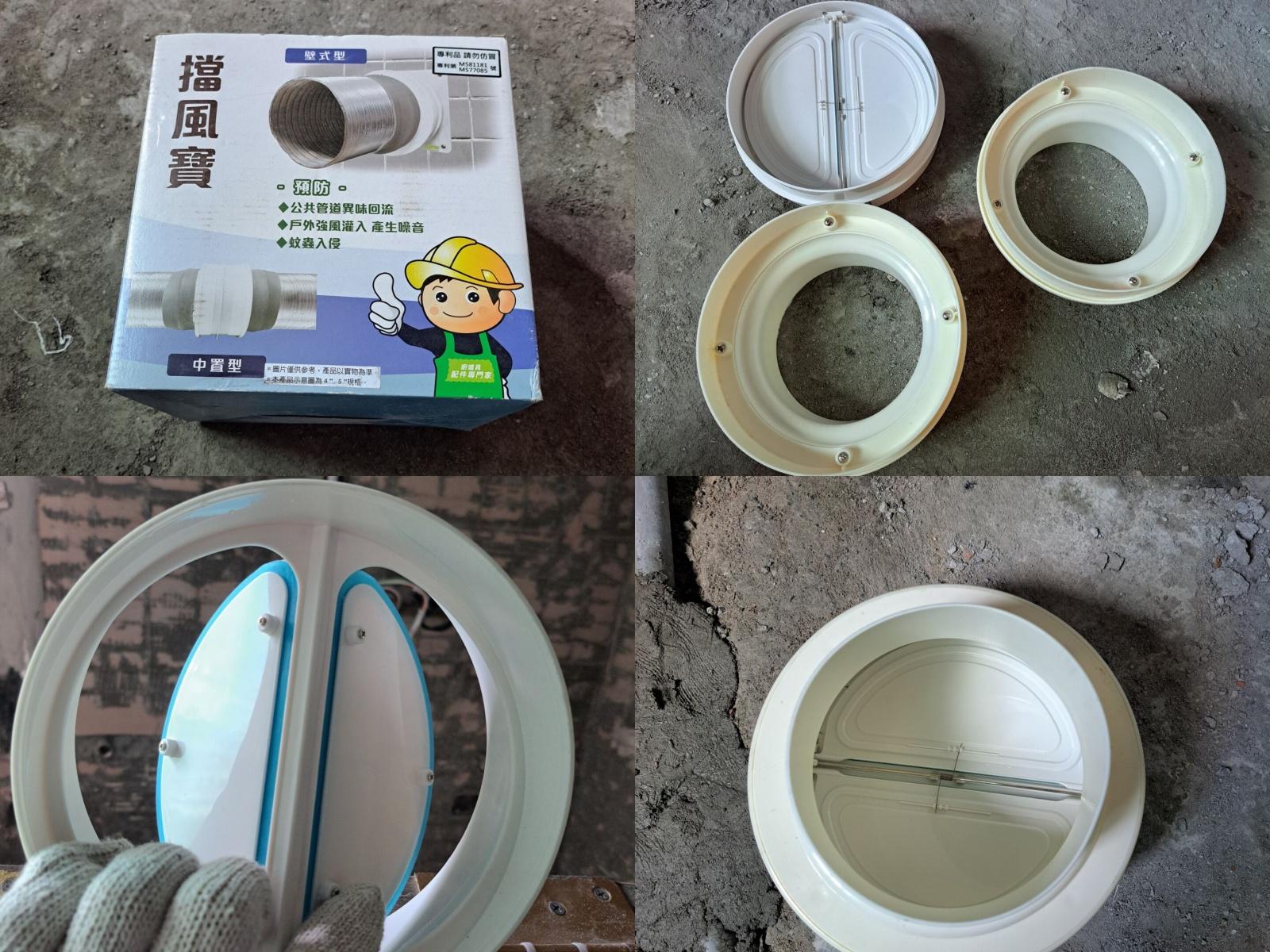

我們用的這个逆止閥又叫擋風寶,它分為壁式型和中置型。壁式型就是一段插入牆壁中預留的風管,然後固定锁在牆壁上,中置型是應用在管道中間。我們今天用的是中置型,主要使用在抽油煙機排煙管中。逆止閥是單相貫通的,它有兩片半圓形的扇片組成,从一側輕触即可打開,而另一側則不行,這樣可以讓室內油煙或者廢棄順利排除到室外,而且阻止外面的空氣進入室內。一般抽油煙機我們用5寸鋁箔管,可以耐熱、耐腐蝕、而且具有可伸縮性。我們今天帶的擋風寶兩側是3.5寸接頭,沒有辦法直接連接到斜T上,所以我決定先切下一段排煙管連接在斜T,然後把擋風寶連接在排煙管中間即可。

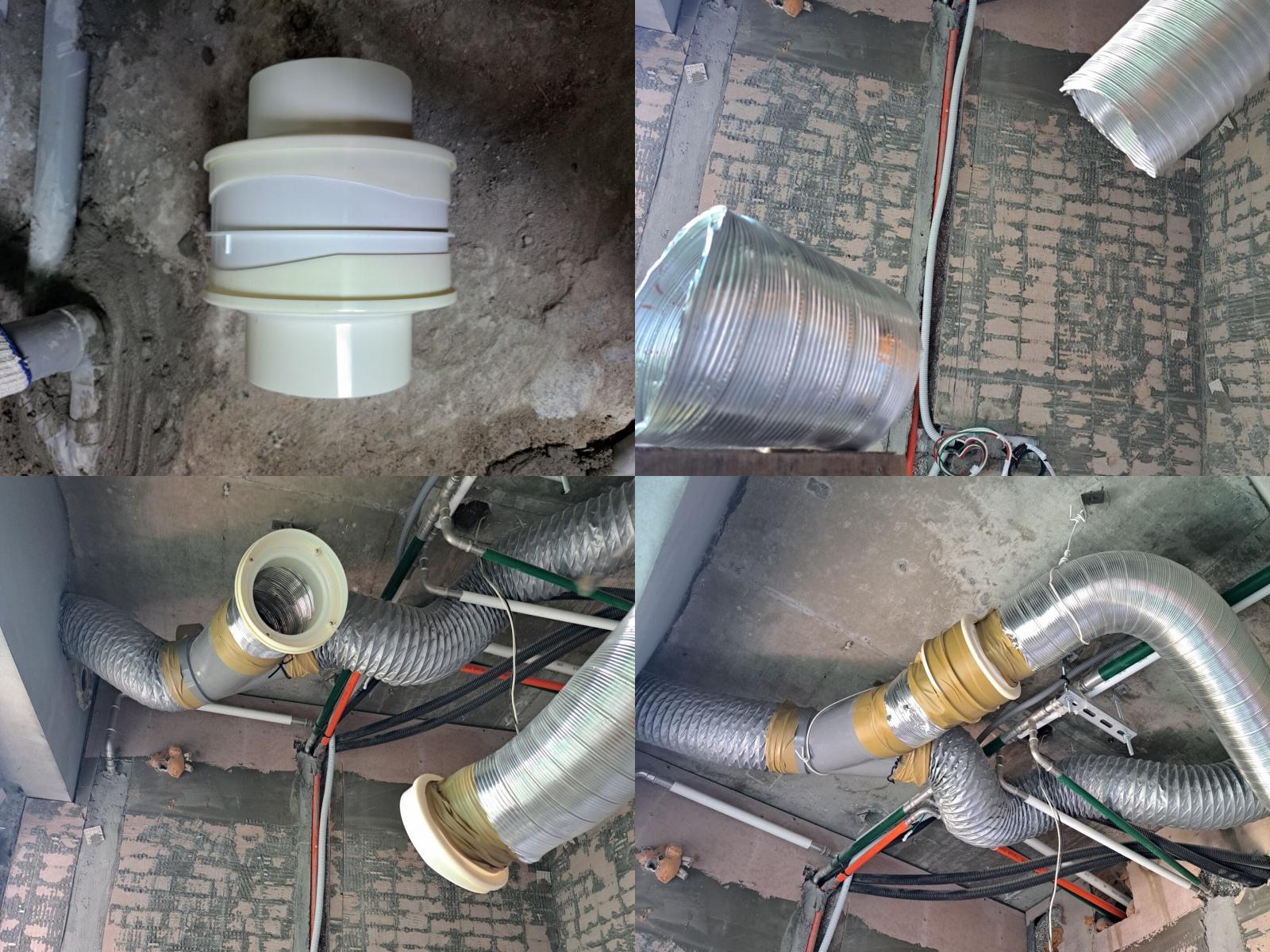

首先擋風寶是分為三部分,兩端和中間逆止閥是可以拆解開,為了安裝方便我們先拆解開。我們先把切下的風管連接在斜T,然後用寬膠帶把連接處粘結牢固,然後把擋風寶一側連接在風管上。最後再把兩側都安裝在逆止閥上,并用膠帶粘結好所有接頭部分。

最後連接好所有風管和逆止閥后,要進行風管、斜T、逆止閥的固定。由於沒有帶C型鉄和火藥槍,我們今天先用電線簡單固定好,防止各接口脫落.也許有人會問為什麼除濕機的風管沒有安裝逆止閥.其實除濕機風管也是有安裝,只不管不是在陽臺位置,而是在緊挨除濕機端會有逆止閥.

逆止閥是風管中很重要的一個裝置,所以如果你家如果出現油煙無法完全排出到室外的情況或者室內空氣不佳都可以區排查是否是逆止閥開合配件老化或者其他問題造成的.
