臺灣居民用電中最常見的就是110V單相三線式,它包含兩條火線和一條中性線。任意火線之間是220V電壓,任意一條火線和中性點是110V電壓。其實在很多老屋中220V電壓用到的並不多,基本是冷氣在用。隨著現在家用電器越來越多,220V電壓使用的也就越來越多了,尤其是新增的廚房電器,IH爐、瞬熱熱水器、洗碗機等大功率用電器,基本都是使用220V電壓。

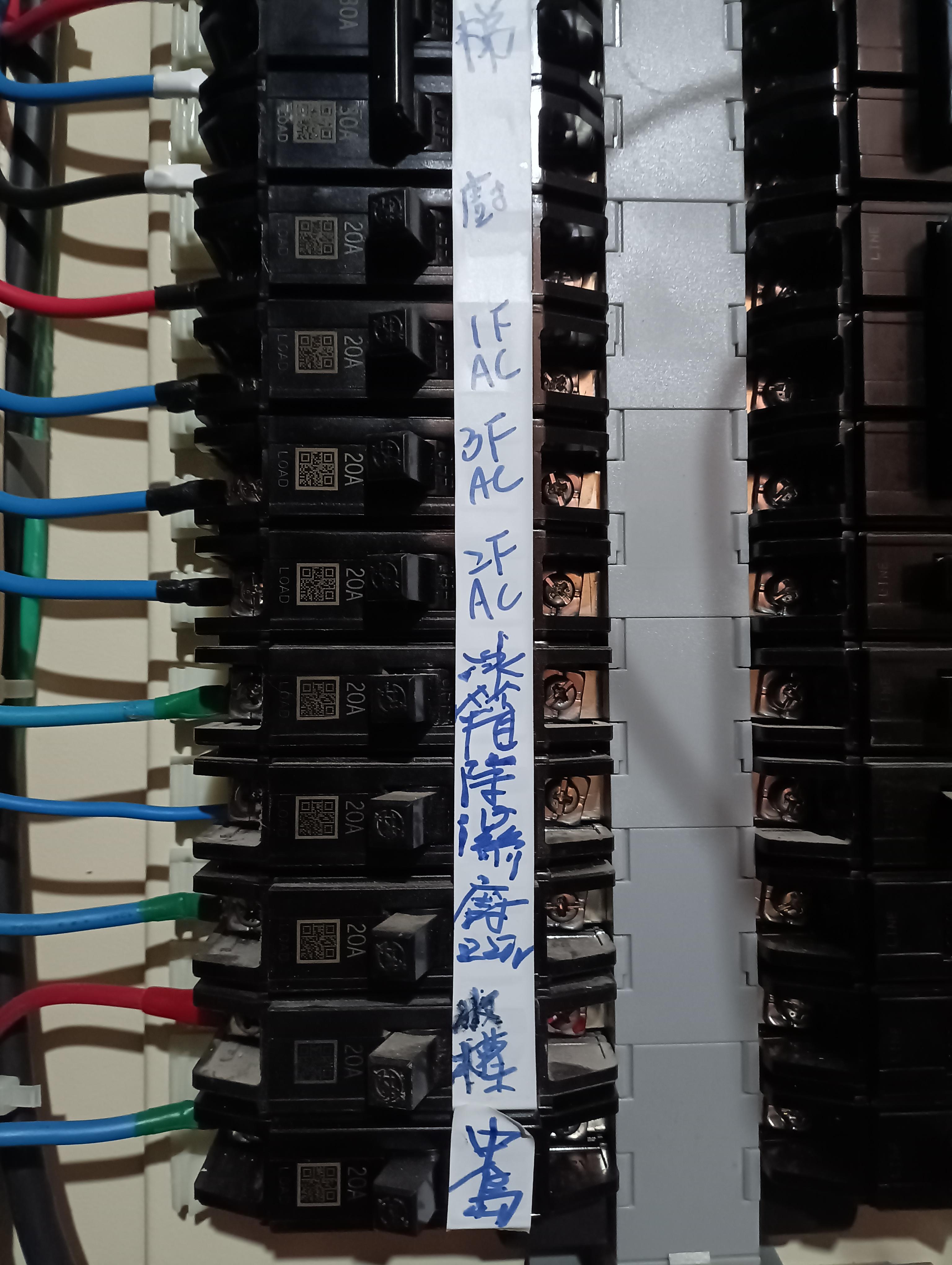

上圖是110V3相3線式開關箱,你可以看到冷氣、電爐使用都是2P的NFB,在匯流排上兩個火線間的電壓就是220V,所以我們會選用兩條火線搭配一條接地線接去給冷氣或者電爐使用。像一般插座使用110V電壓,我們就是用1P NFB,然後選用1條火線和一條中性線(匯流排底部的白色電線),再加接地線區給插座使用。
220V三相四線在臺灣住家中使用不多,但是很多新建透天、別墅、豪宅或者工業區住宅使用也比較常見。一般使用220V三相四線入戶電源通常還要安裝變壓器,畢竟臺灣110V電壓使用仍是主流。220V三相四線包含3條火線和1條中性線,任意火線之間電壓是380V,任意一條火線和中性線電壓是220V。

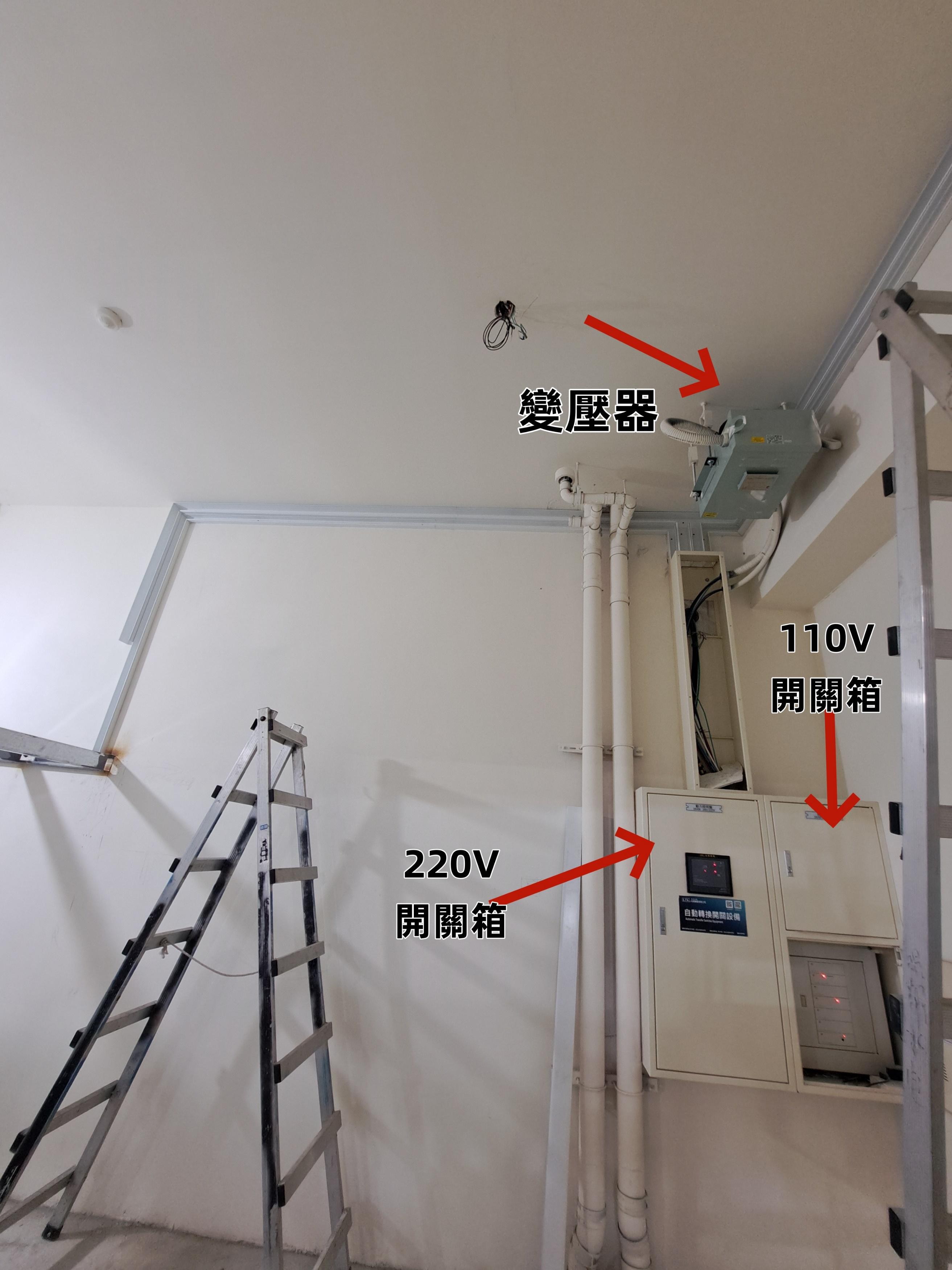

上圖這是一個廠辦的開關箱,入戶是220V三相四線,然後通過變壓器把220V電壓轉換成110V單相電,然後110V電壓在放進右側的110V電壓開關箱。不過需要注意的是經過變壓器轉換過來的110V電壓,兩條火線之間的電壓是190V,並不是220V。如果需要220V電壓則需从220V開關箱接出。

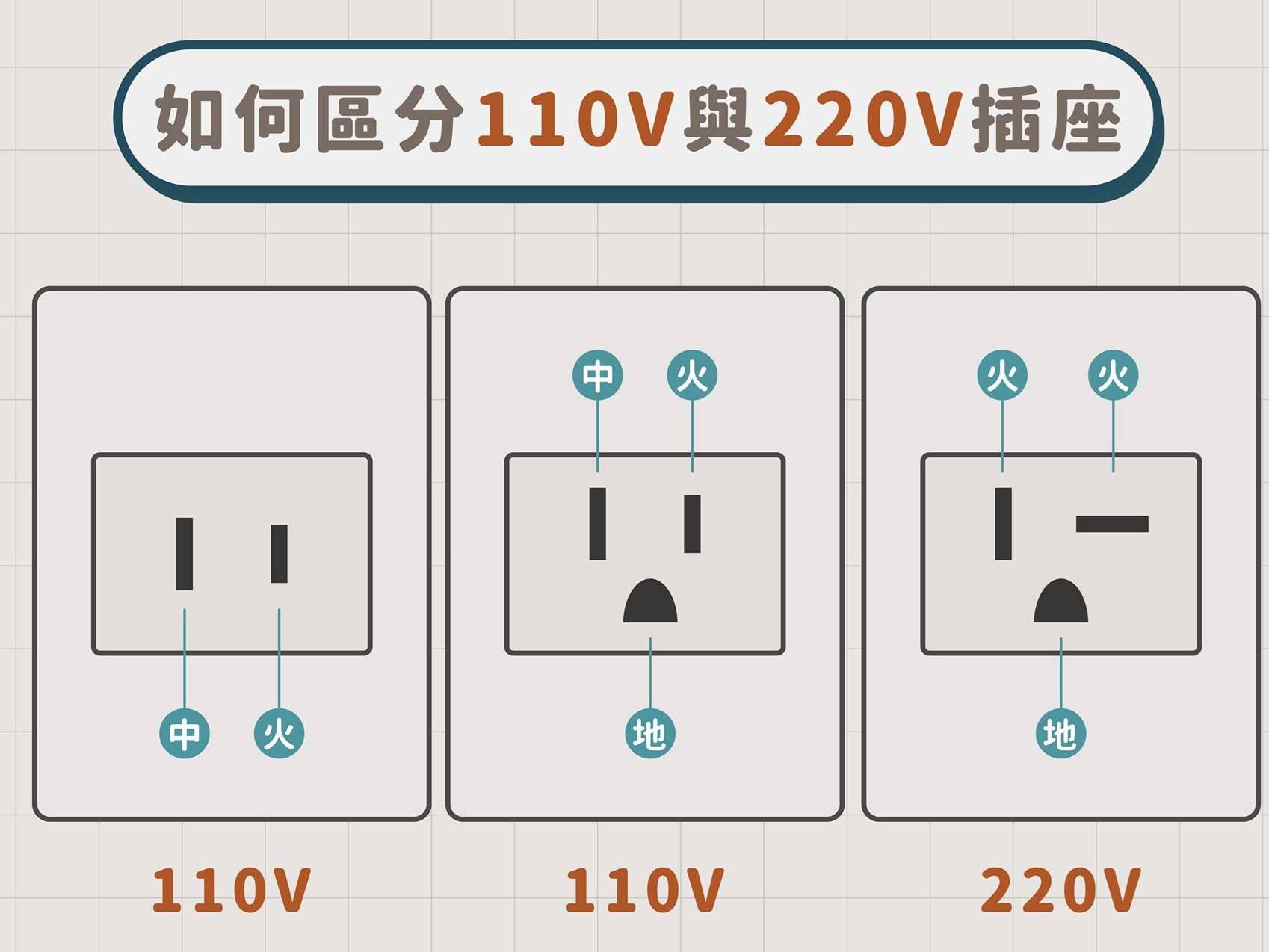

所以在臺灣有兩種不同供電方式,很多用電器也是有分110V和220V,如果不小心在220V電壓使用了110V用電器,基本上很容易用電器會被燒壞。所以臺灣110V和220V電壓插座也不一樣。
但是對於一些不需要使用插座,而是直接接線方式安裝的電器需要額外注意。比如電燈,有些家用110V電壓使用110V當然沒有問題。但是有些家用電是220V在安裝電燈前一定要確認電燈工作電壓是110V還是220V。再有就是冷氣,像我們遇到最多就是220V冷氣接了380V的電壓,導致燒機事故。這主要是任意兩條火線之間是有380V電壓。所以對於110V單相三線和220V三相四線關於220V電壓接線方式是完全不同。接電是一項很危險需要專業知識很強的工作,如果沒有在確保安全作業的情況下請最好還是找專業師傅來處理比較好。
