現在的大樓都會有保全系統，能全天候監控公共區域、偵測異常事件、發出警報並通知相關業主，同時提供火災感應器等防災功能來保證住戶安全與便利。不過有些40年或者時間更久的大樓可能保全系統構建比較晚或者其他什麼原因，導致初次裝修住戶沒能接入該系統。今天我們的案場就是沒有保全系統，由於要進行全面翻新，打掉重做，所以保全系統肯定要接入大樓系統。

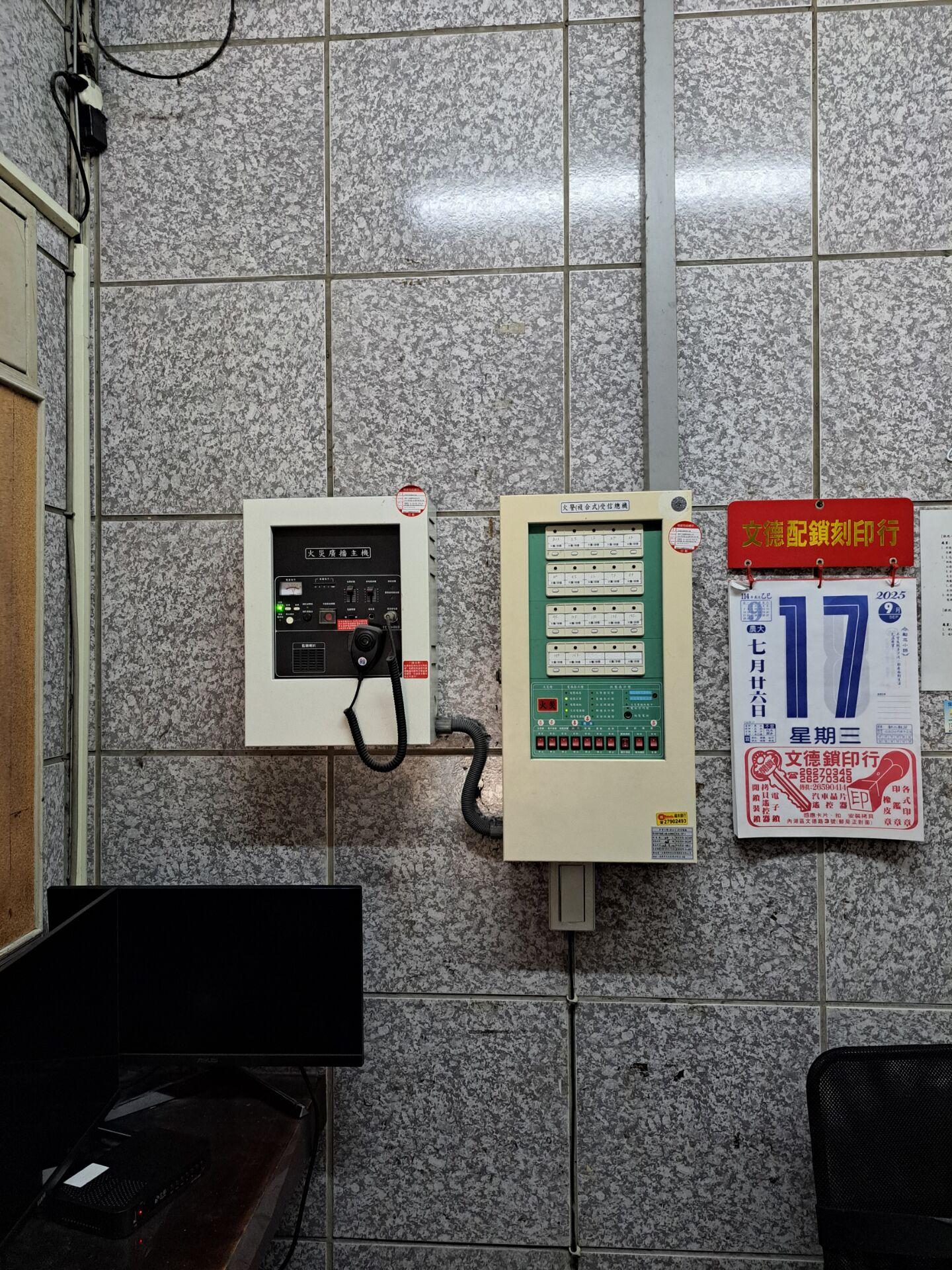

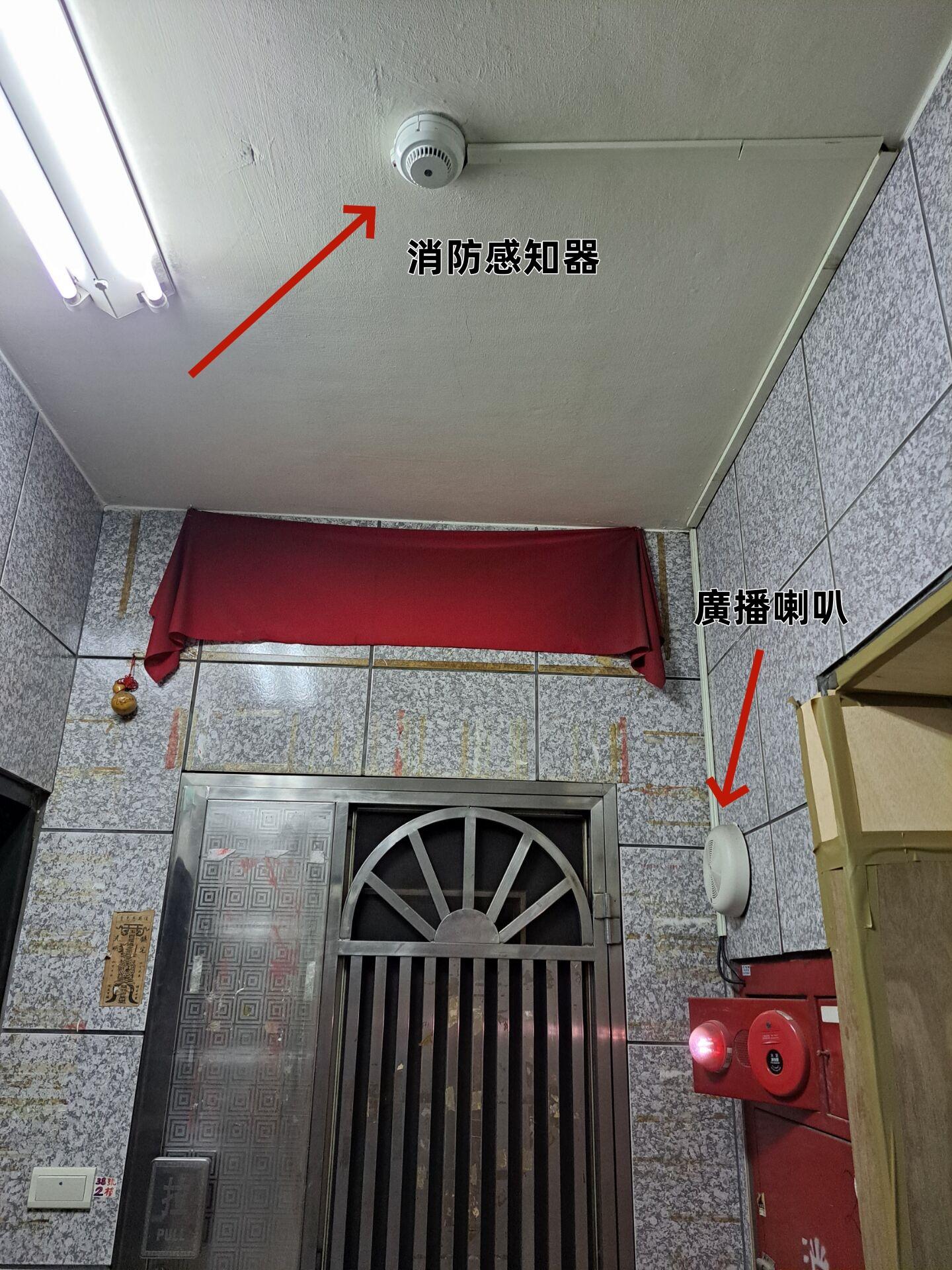

上圖是大樓保全系統的設備，包含廣播主機，和火警監控報警總機。保全系統在每一層電梯口位置會有廣播喇叭和消防感知器，這是公共區域保全裝置，然後每層住戶也會接人大樓保全系統。

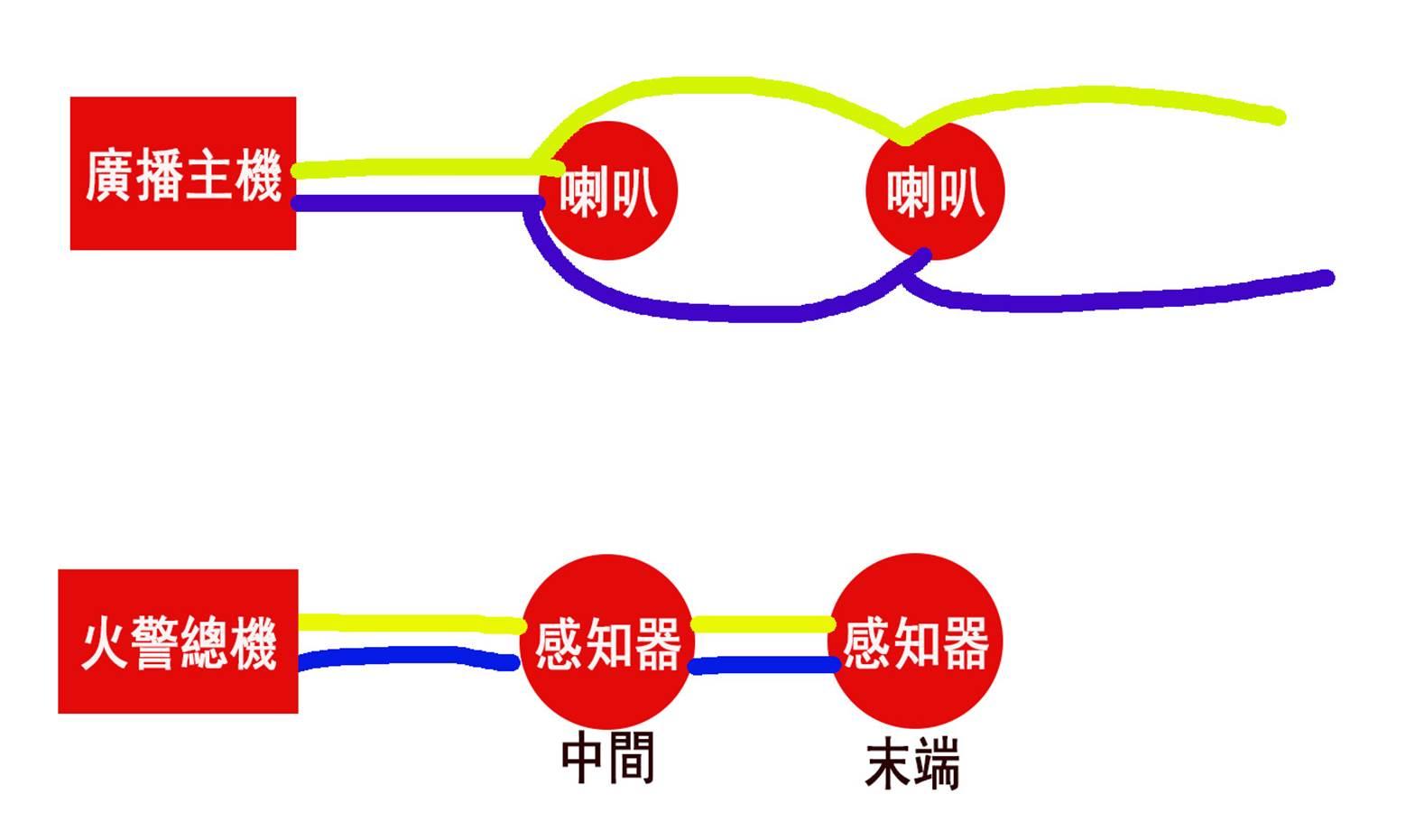

在接入大樓保全系統之前，我們要先對廣播喇叭和火警感知器進行線路規劃，首先是廣播喇叭，它的接線就電燈一樣並聯接線即可。而感知器則是串聯接線，方法如圖，如果感知器是中間位置需要兩進兩出，如果是末端感知器祇有兩進，然後末端使用10KΩ電阻連接。

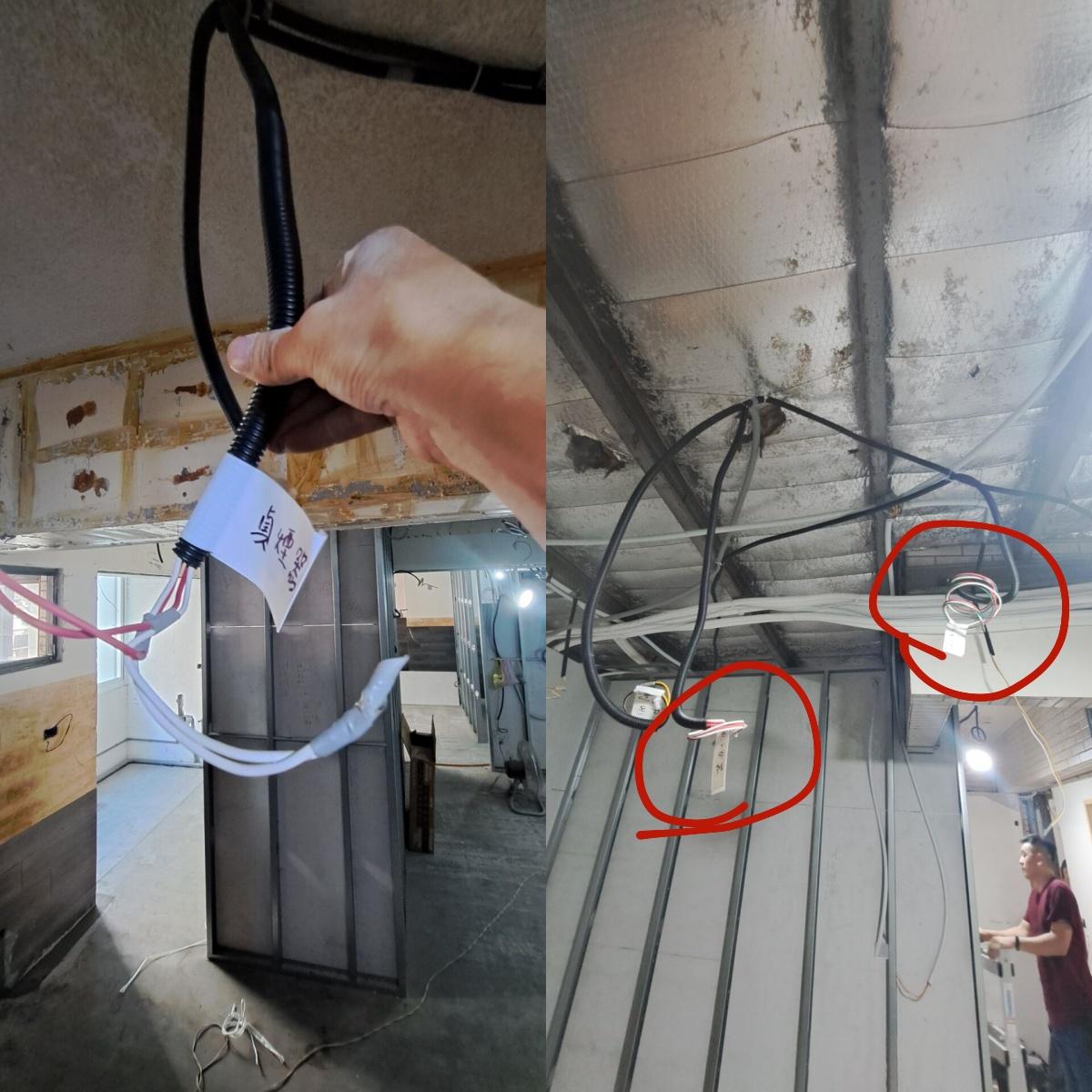

我們選用离門口最近的主臥作為接入保全系統的起點，圖中紅色部分就是配線走向，經過門口洗孔線路穿線到門口位置，我們使用4條單芯1.2mm銅線來佈線。紅色和白色當做火警的感知器用，黑色和黃色是廣播喇叭用。

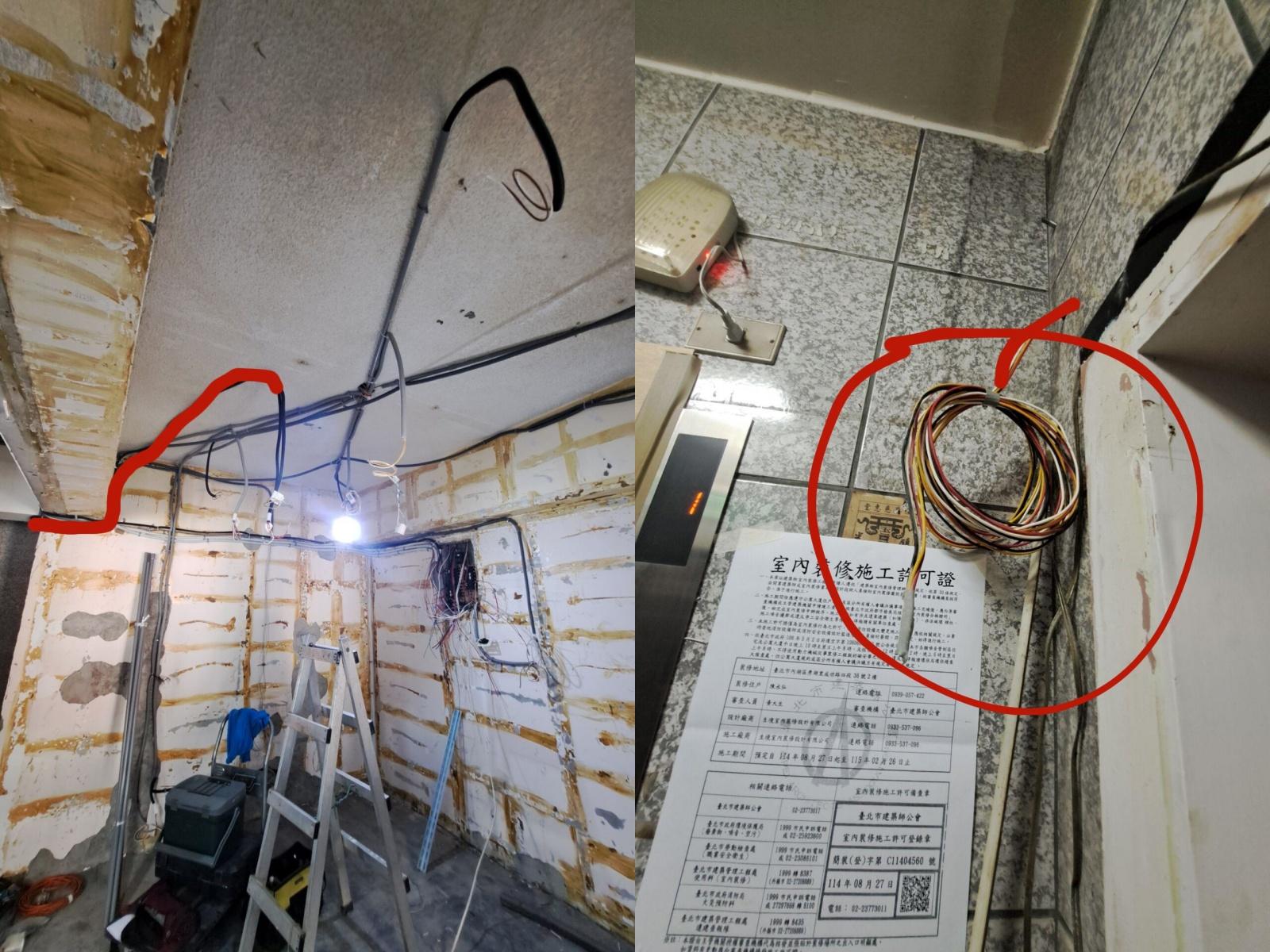

上圖中是線路走向，紅色是進來，藍色是出去到下一個點，這樣我們从主臥到次臥到客廳到廚房依次配管佈線。

之前和大家講過感知器分為差動型、偵煙型等，我們這裡使用的偵煙型感知器。需要注意的是由於進出都是紅色線和白色線，所以我們要在進出做好標記，可以用膠帶分別包一下，這樣以後接線才不會接錯。而且由於感知器和廣播喇叭最終的安裝位置不同，所以我們出線口採用分別獨立出線。

以上就是老屋翻新保全系統重新配線接入大樓總機的案例了，關於安裝方面，大家可以參考前面我專門撰寫的感知器安裝篇。
