在水電施工中，除了嵌燈、間接照明、吊燈、吸頂燈等要配管拉線外，還有一些展示櫃、衣櫃、收納櫃也需要拉線、這些一般後期會安裝LED燈來照明或者實現視覺效果。

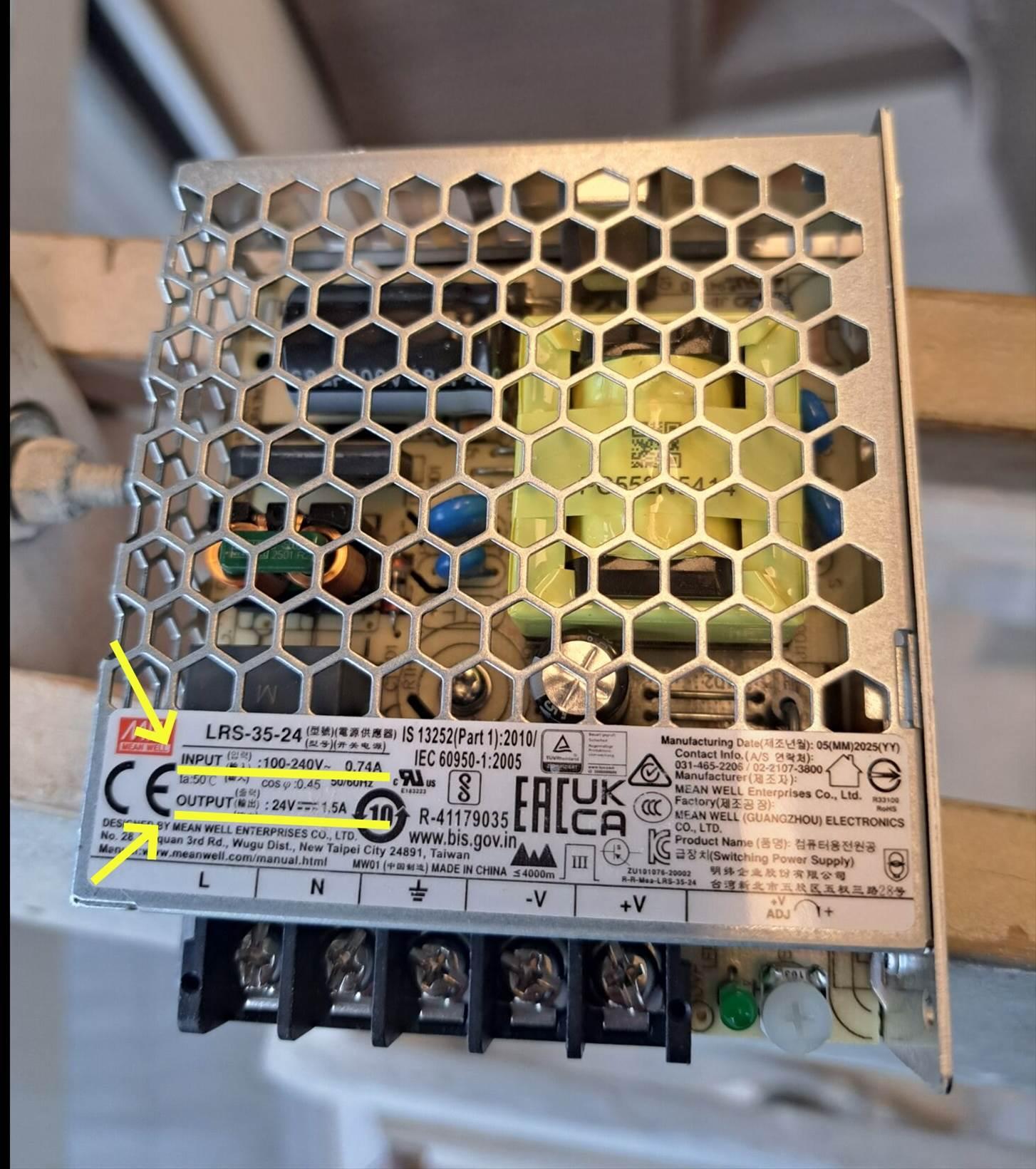

LED燈一般工作電壓是直流電24V，所以需要配合變壓器一起使用。由於有些住戶電燈使用110V電壓、有些是220V電壓所以在選擇變壓器時一定要確定它的工作電壓是多少，您也可以使用寬電壓變壓器一般是110V-240V電壓都可以使用，而OUTPUT是輸出功率、一般；電壓是24V，電流不等，越長的LED條燈就需要越大的電流。

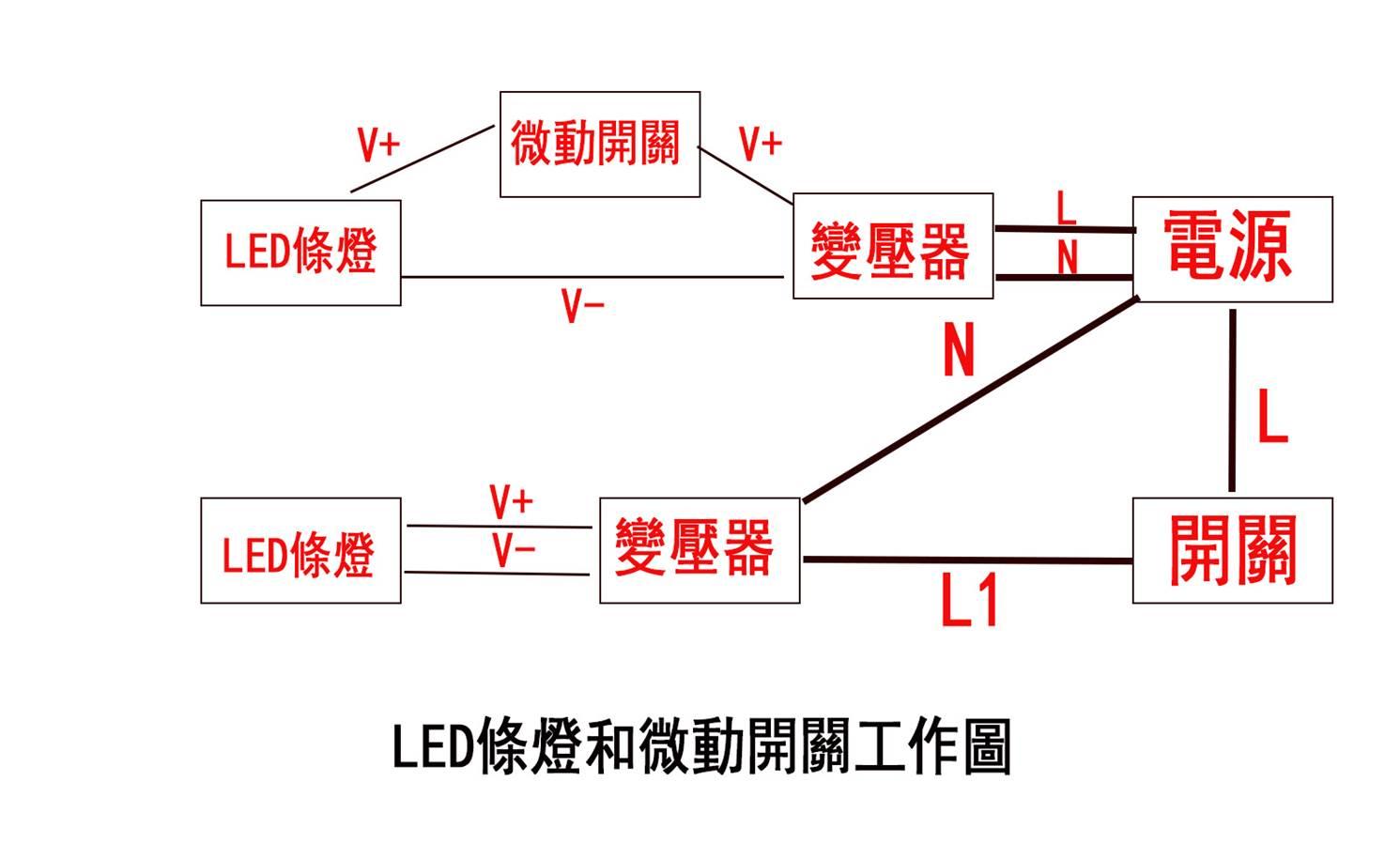

上圖是LED條燈和微動開關工作圖。微動開關就是不需要手動控制，而是通過開關櫃門來達到控制櫃內條燈開關的一種開關。所以櫃內條燈一般都是需要使用微動開關控制，而像展示櫃、電視牆、玄關等櫃外的條燈沒有門、就需要我們設置一般手動按壓開關來控制。

所以櫃內條燈配線我們需要从電源拉L、N兩條線給變壓器供電，然後在从變壓器位置用平波線配2組線到櫃內，一組是LED條燈電源，另一組是給微動開關用。而櫃外條燈配線是从開關拉出控制線L1和電源端拉出N相共兩條線到變壓器，然後再從變壓器位置配線到條燈位置。需要注意的是LED條燈安裝是在最後的收尾階段,所以變壓器位置要放在以後收尾可以拿的到的位置才可以,一般是維修孔、空調出風口、大點的嵌燈燈孔位置。

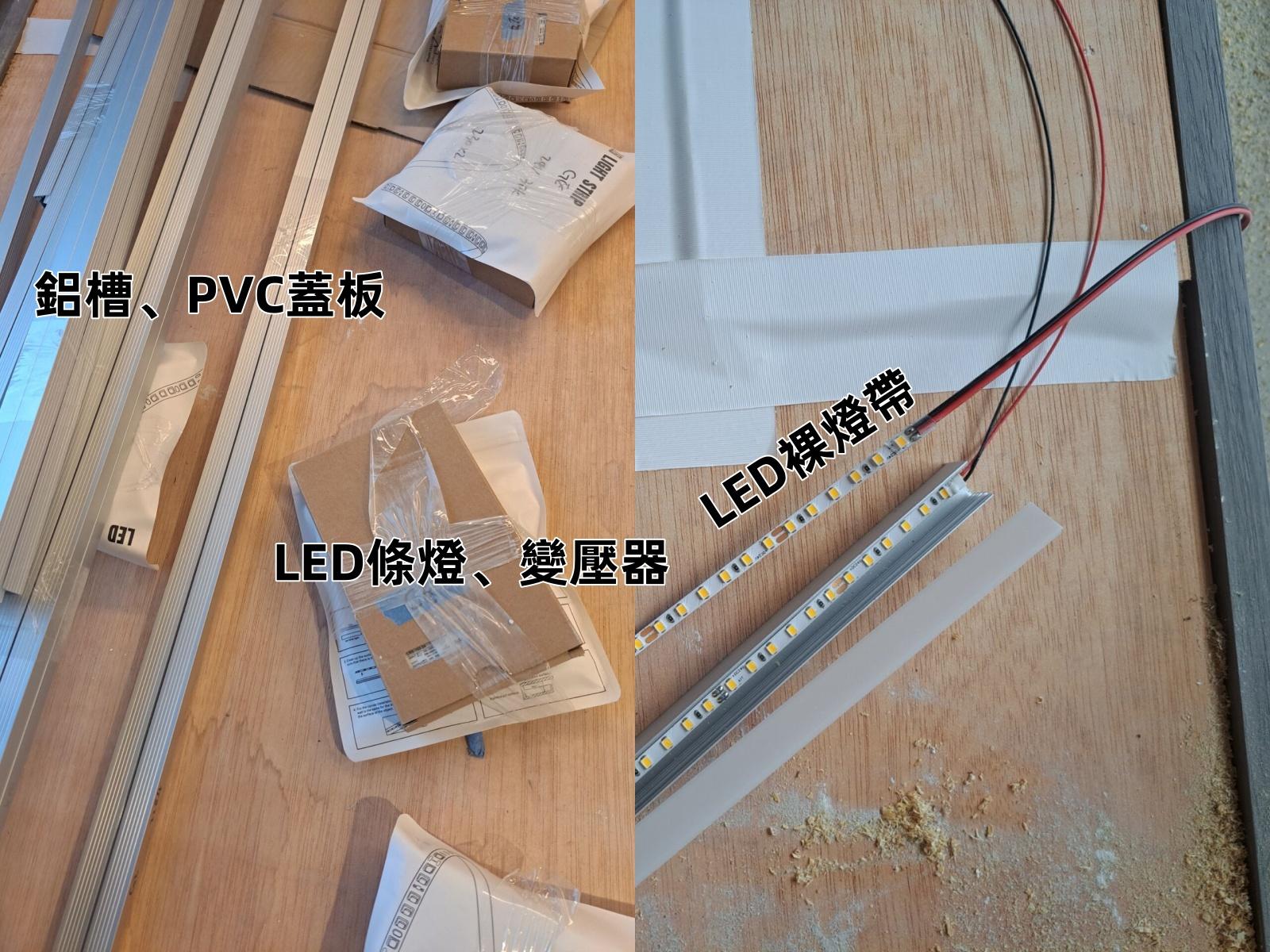

LED條燈安裝方面主要分為裸條安裝、就是撕掉LED燈帶背後的背膠直接安裝，一般用於間接照明。對於一些明處安裝則需要搭配鋁條一起使用。鋁條分為U型鋁殼和PVC半透明蓋板，使用前需要先拆掉蓋板、把LED燈帶粘在鋁殼底部，然後蓋上蓋板。

LED燈帶有兩條電源線分別是V+和V-，安裝時一定要記住平波線的兩條線哪一條是接V+哪一條接V-，因為另一側是要接到變壓器的V+和V-，如果正負極接反LED燈不會亮。

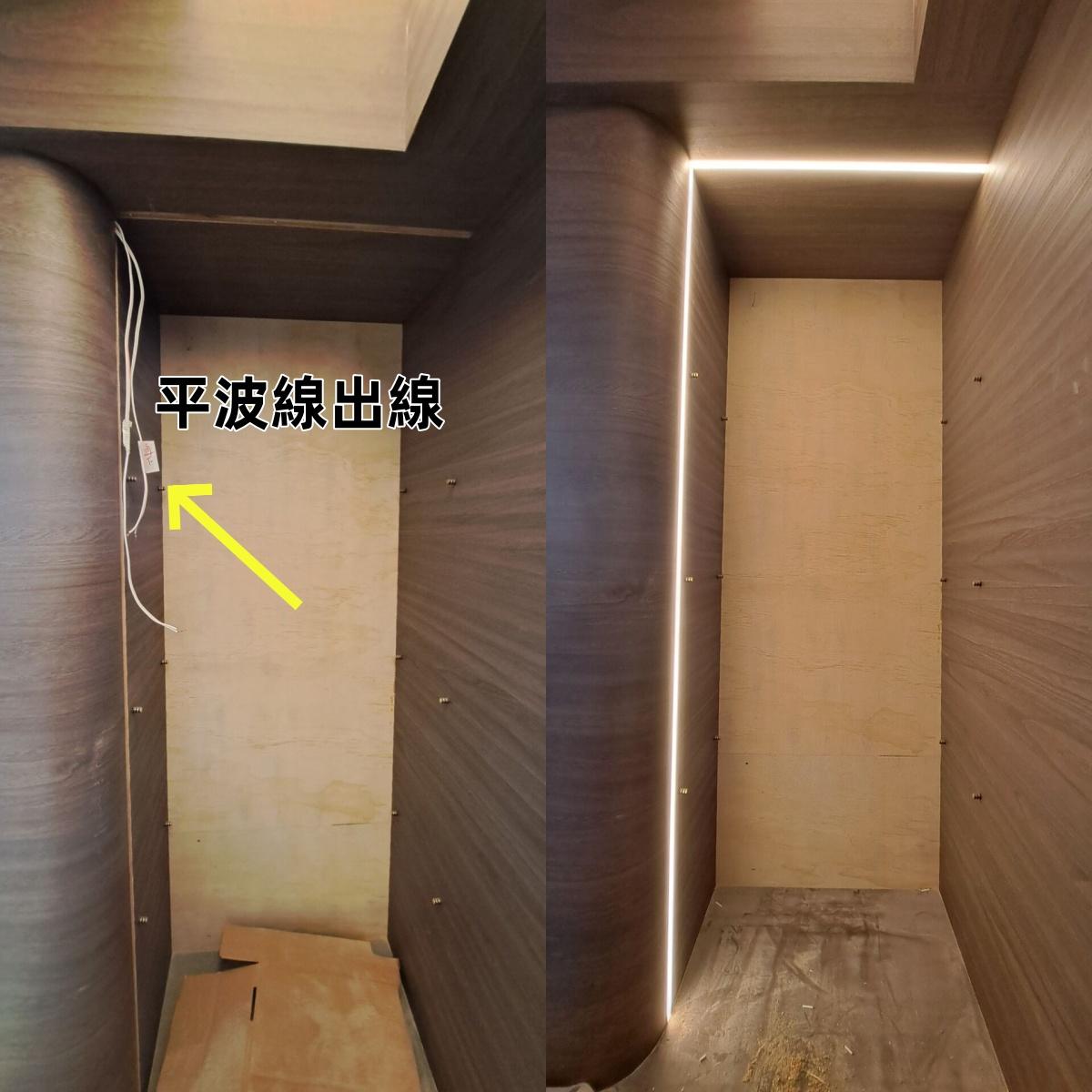

這是櫃外條燈的安裝，LED條燈搭配鋁條使用，並使用手動按壓開關控制，需要注意的是如果不是裸燈帶安裝，則需要在鋁條背面打矽利康固定，不然時間久了鋁條會掉下來。裸燈帶安裝，只需要背膠粘住即可。

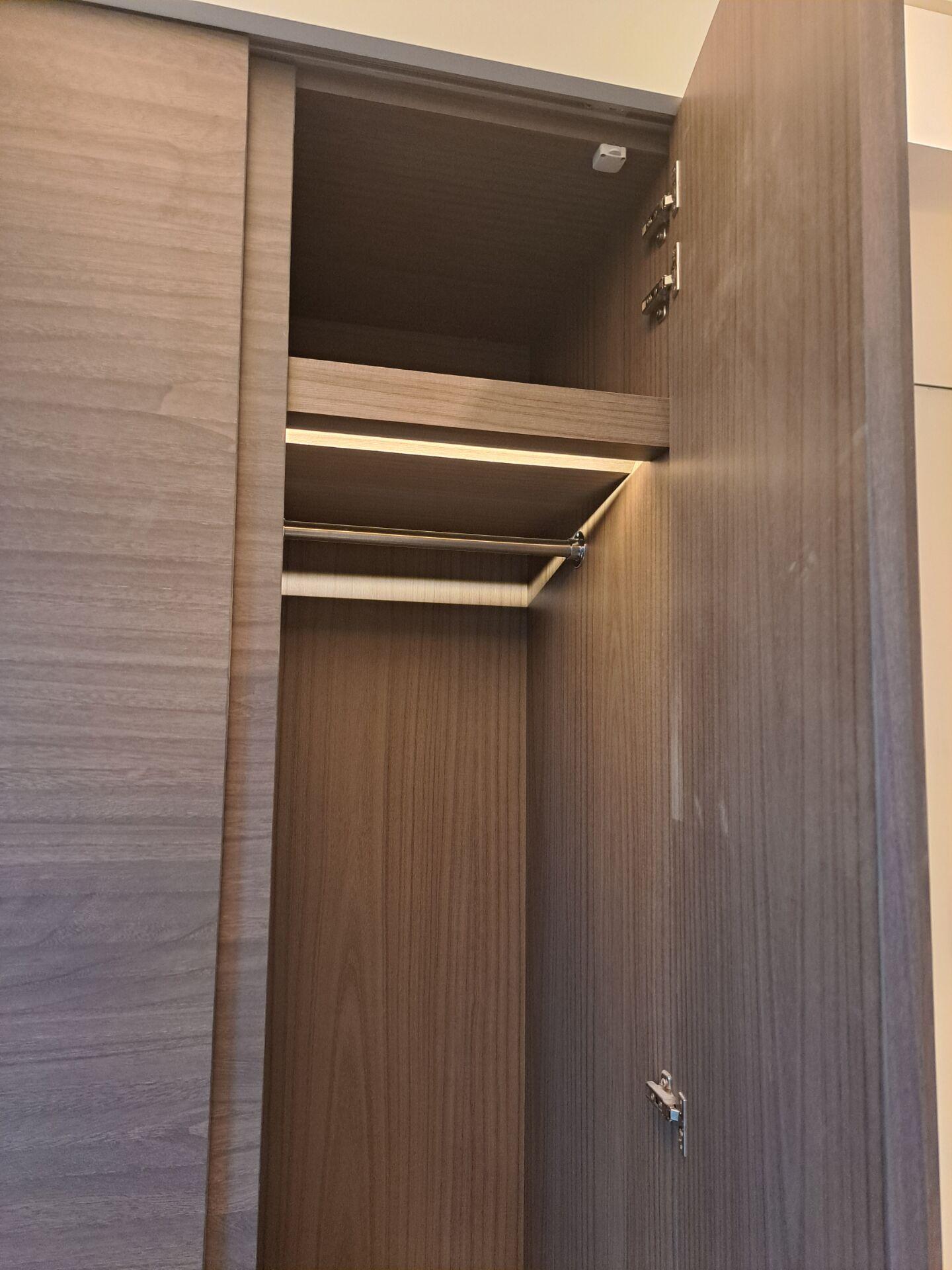

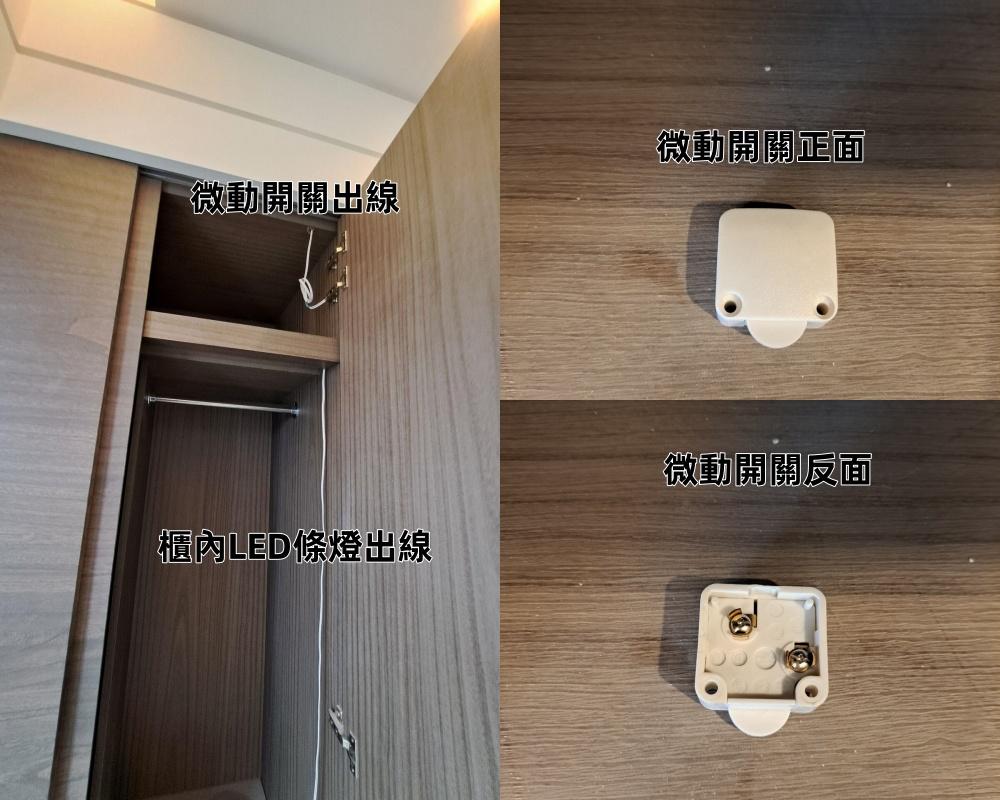

對於櫃內條燈需要安裝微動開關和LED挑燈，上面的是間接照明，所以只需要安裝裸燈帶即可，比較簡單。需要注意的是微動開關的安裝与接線。微動開關有一個可以按壓的按鈕，當我們關上櫃門時按鈕會被按壓進去，打開櫃門是按鈕在自動彈出，微動開關就是通過這種方式來控制電源的通斷，從而控制條燈的開關。

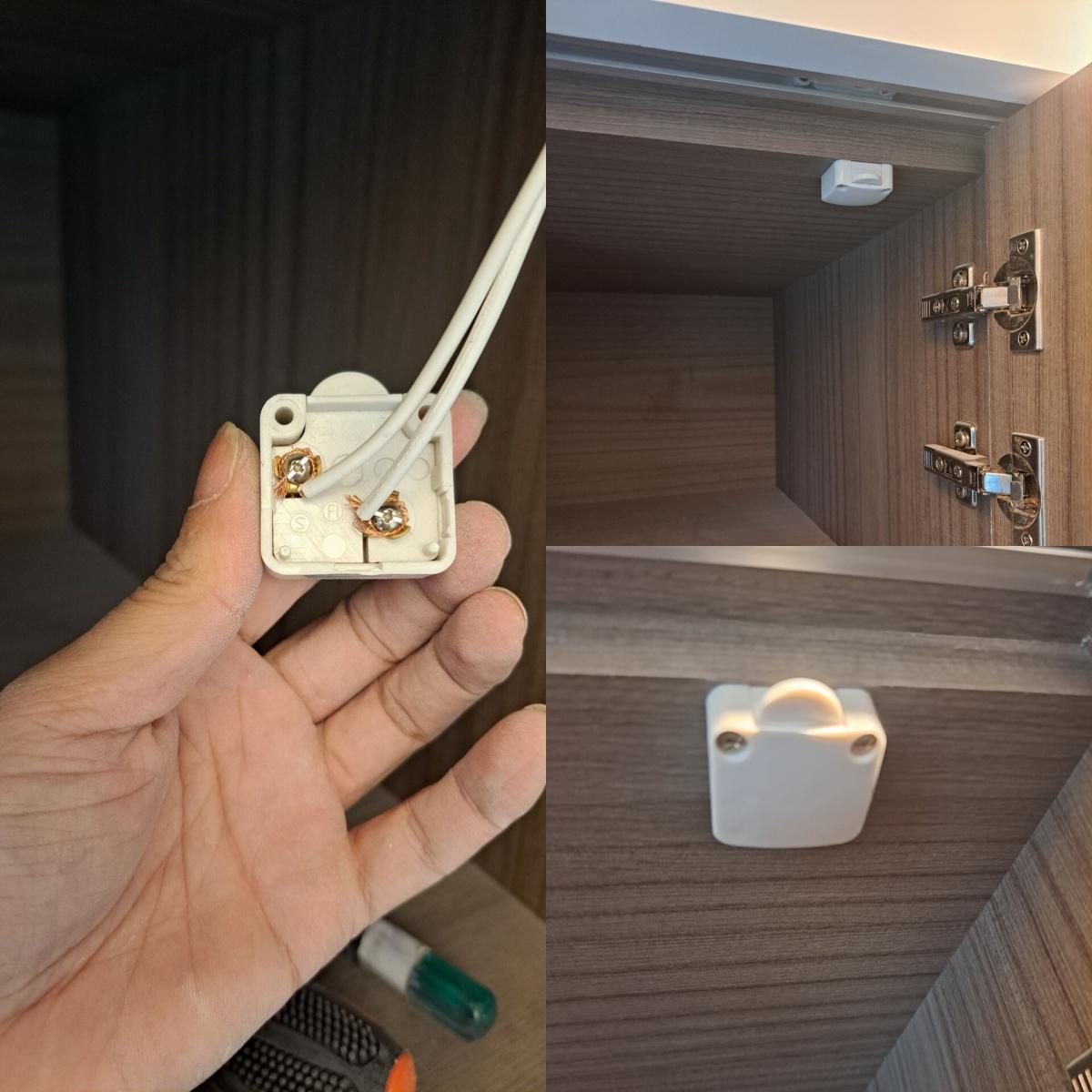

首先把平波線接線到微動開關的兩個點、然後把微動開關锁在櫃板上，需要注意的是最好不要讓微動開關突出櫃板，這樣會導致櫃門無法完全關閉；也不要縮進去太多，不然關閉櫃門后微動開關按鈕無法被櫃門按壓回去或者按壓幅度不夠，打不到開關燈的目的。

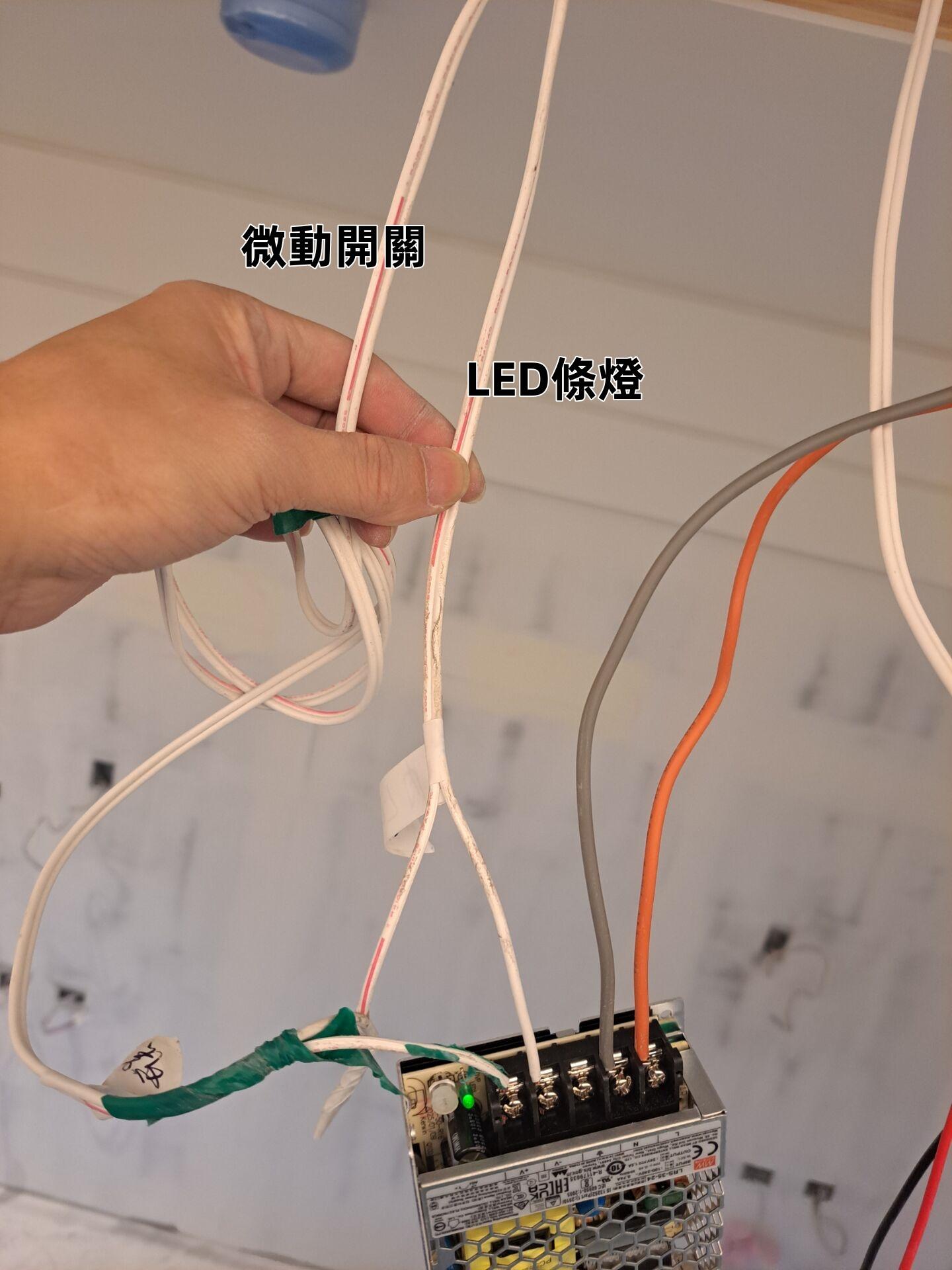

在變壓器接線出我們可以看到L、N和微動開關的兩條線、LED條燈的兩條線。L和N是接電源，V-我們需要接條燈的V-，V+接微動開關的其中一條，然後條燈的V+接微動開關的另一條線。這裡其實新手會容易搞不明白，但是記住控制原理就可以了，衹是這裡經過了變壓器而已。

安裝完成后，測試微動開關是否能夠正常控制條燈，可以用手按壓微動開關的按鈕來模擬櫃門的開關，可以正常使用就大功告成了。
